既存杭 引抜

1.工事概要

工種 既存杭 引抜
工法
  • 障害撤去工法
工事場所 東京都新宿区某所
明細
  • H482*300H (φ650)
  • ※作業半径 12m  打ち下ろし 10m
使用機械
  • Tk550
  • 80t クローラークレーン
  • φ700ケーシング
  • コンプレッサー
  • 泥岩ビット
既存杭 引抜

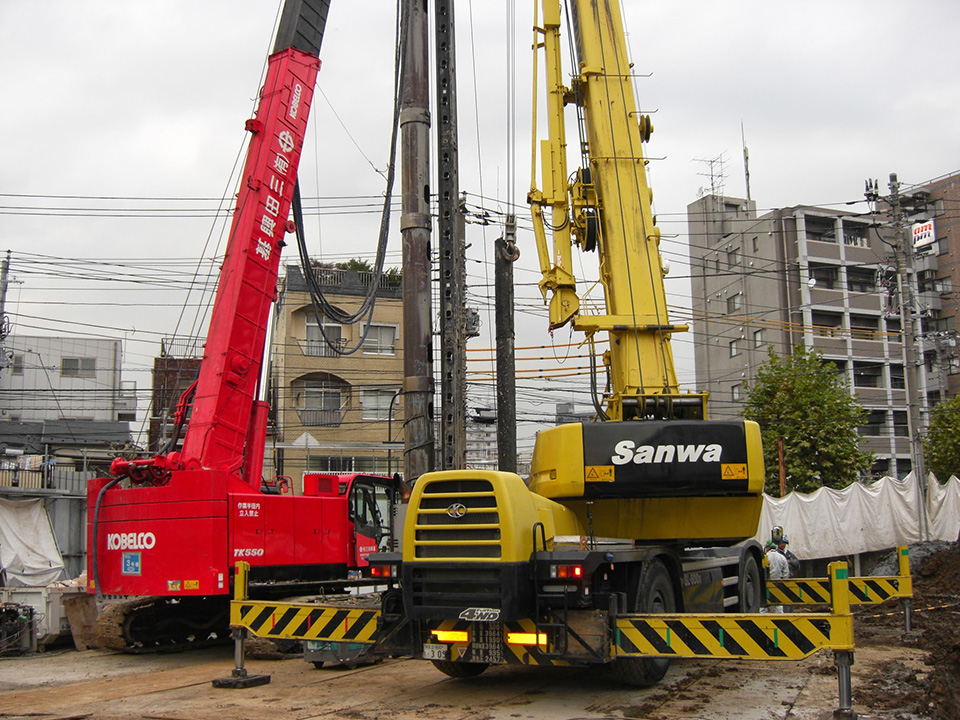

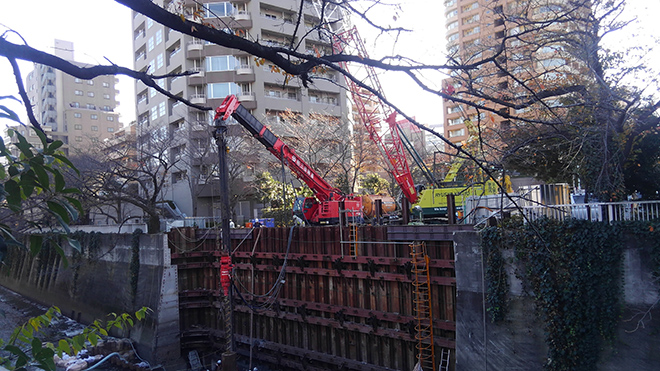

作業半径が遠いので80 t クローラークレーンを相伴にしての施工でした。 打ち下ろし10m の場所で無線を使用しながら施工しました。

2.工事概要

工種 既存杭引抜
工法
  • 障害撤去工法
工事場所 東京都文京区
明細
  • Ф1000 13m
  • ※打ち下げ2.5m
使用機械
  • Tk550
  • Ф1350 ケーシング
  • バックホウ
  • コンプレッサー

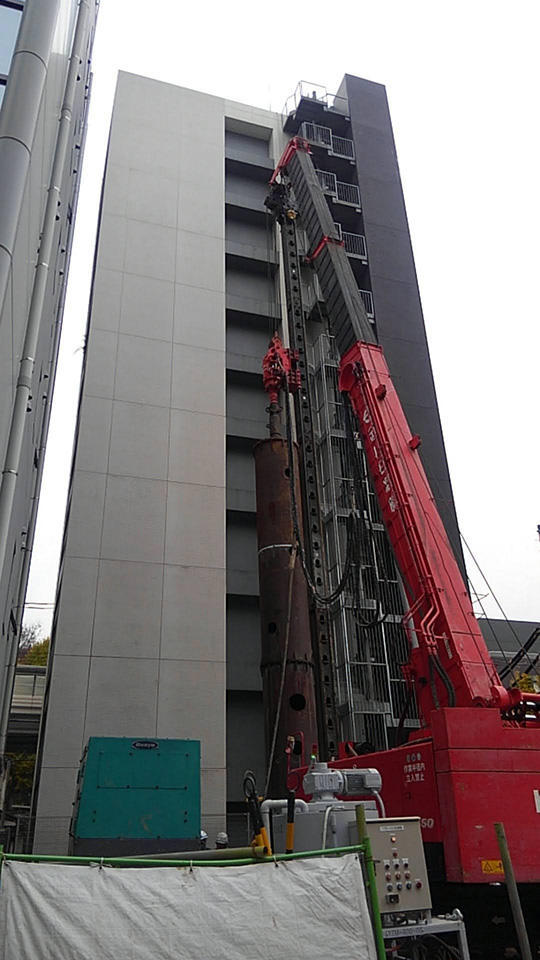

既存杭 引抜

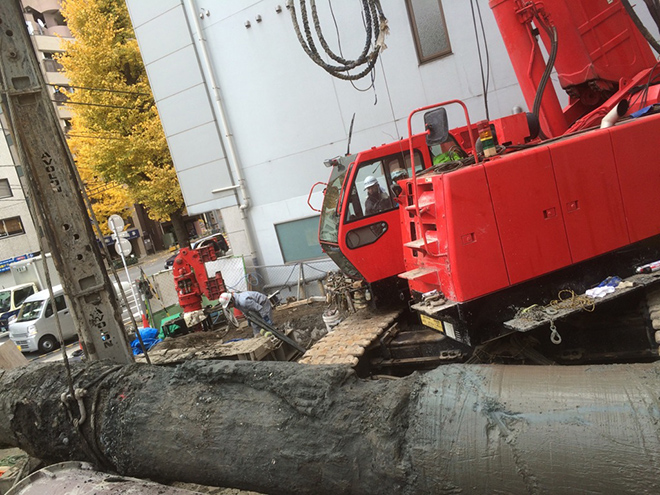

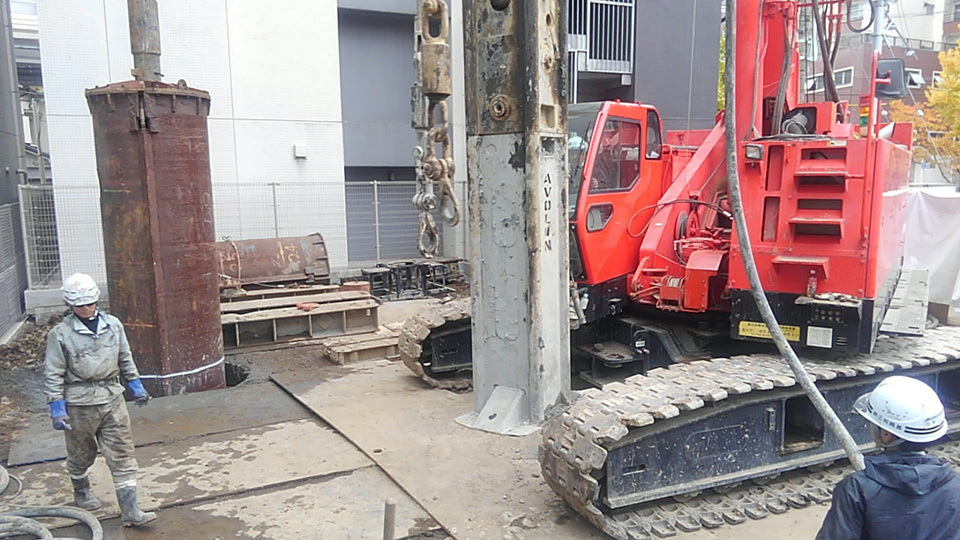

13m×13m程度の敷地での施工であり、通常であれば杭を1本づつ引き抜きながら段取り替えを行い4本を引き抜く考えでしたが、敷地が狭く困難なため、前段取りとして16Tラフターを使用して先に簡易山留(スタンドパイプ)を全ての杭4箇所に設置してから、その養生にも気をつかい引抜作業をしました。
相番クレーンが使用できないために、杭抜機単独での施工となり、安全に十分に気をつかいながらの施工でした。

3.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都北区某所
明細
  • φ1000鋼管杭 L=26.0m 杭頭 GL-3.5m 2本
  • H400*400 L=12.0m 杭頭 GL-2.0m 8本
  • H414*405 L=26.0m 杭頭 GL-2.0m 2本
使用機械
  • TK550 クレスト工法
  • バックホウ0.15
  • AG6400
  • コンプレッサー



ケーシング削孔引抜工法    ケーシング削孔引抜工法

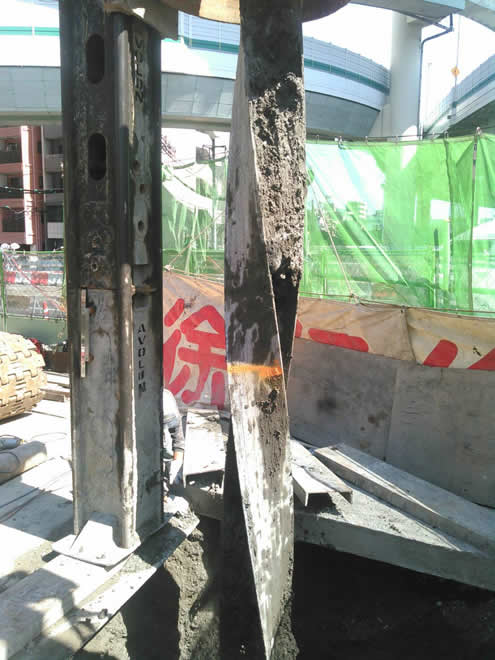

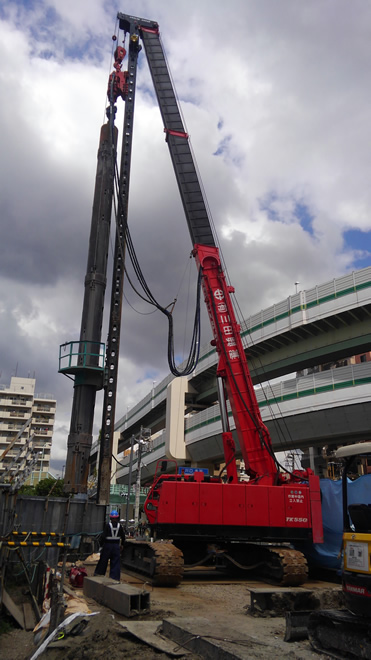

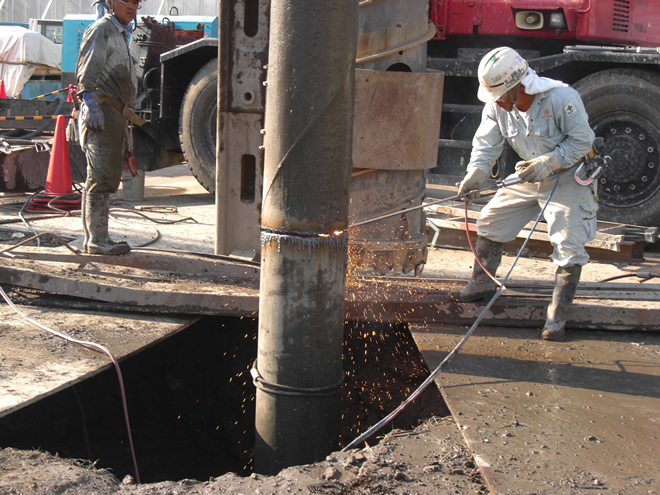

作業敷地がとてもせまく8m×16m程度の場所に、障害杭が点在していたので杭頭を出して杭撤去作業、杭埋戻、障害杭搬出、を1台の重機で行いました。道路が近いこともあり地中から-3.5mも深い場所から杭頭を出す作業は、非常に時間がかかり難しかったです。敷地がせまいので『障害杭』を撤去してからの次の『障害杭』にかかるまでの段取りに時間がかかりましたが、問題なく完工しました。

4.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 茨城県筑西市某所
明細
  • PHCφ700 17m 3本
    ※引抜後の杭穴はスクリュにて下から現場造成 セメントミルク注入。
使用機械
  • TK550クレスト工法
  • バックホウ0.15
  • AG6400
  • コンプレッサー
  • プラント一式
  • ワイヤーソー
  • 60tレッカー

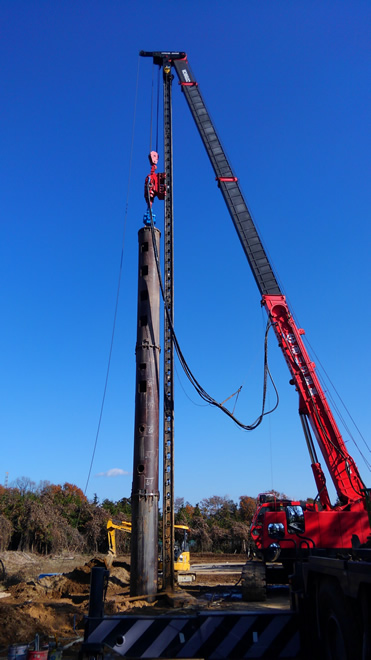

ケーシング削孔引抜工法

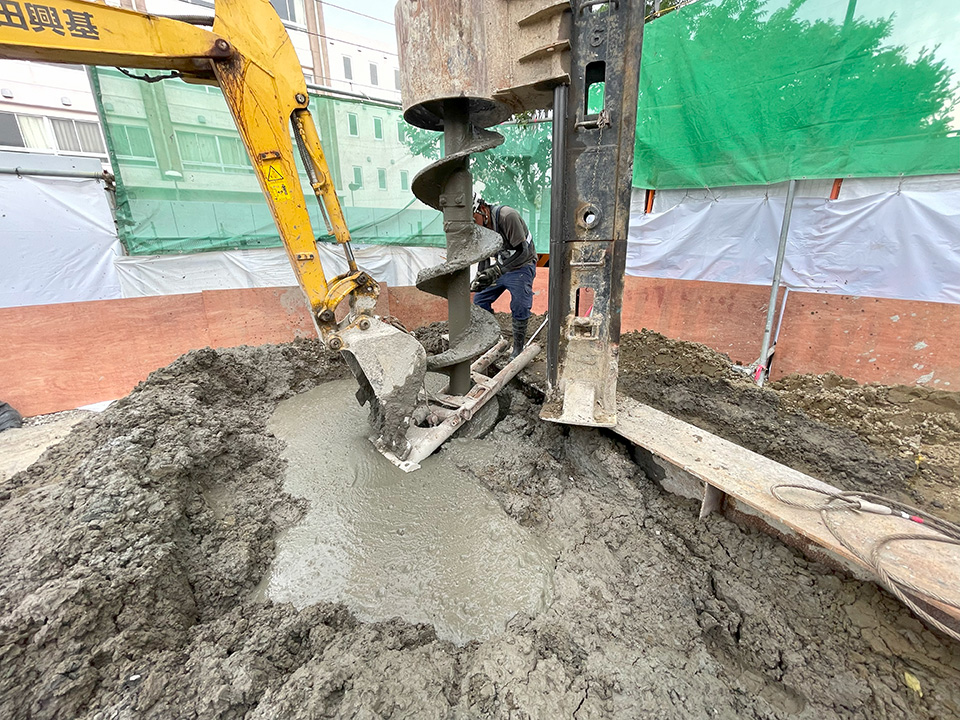

杭穴の埋戻はアタッチメントを交換して杭の下端から 現場造成したセメントミルクを注入をしました。

5.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都江戸川区 某所
明細
  • φ400 鋼管杭 54m  12本
  • 現場造成ミルク注入
使用機械
  • 35t杭抜機
  • 25t先行削孔機
  • 多滑車引抜機
  • 60tレッカー
  • バックホウ
  • コンプレッサー
  • φ600ケーシング
  • ヘッド スクリュ
  • プラント一式

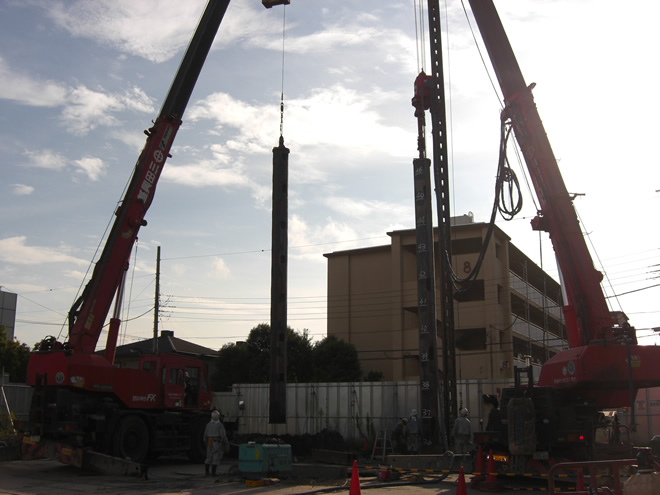

ケーシング削孔引抜工法    ケーシング削孔引抜工法

当初、鋼管杭の長さが35m 程度の予定が、54mまで削孔してやっと杭が抜けました。
鋼管杭の長さが変わることによる 引き上げの重量計画や機械選定など何度も打合せをして完工しました。

6.工事概要

工種 既存杭引抜工法
工法
  • リーダーレス ケーシング削孔引抜工法
工事場所 千葉県柏市
明細
  • RC杭  φ300  6m  上空制限9m
使用機械
  • リーダレス 25t
  • バックホウ 0.15
  • コンプレッサー
  • ウエルダ 水槽タンク
  • ハイワッシャー
  • ケーシング
リーダレス工法

上空制限がありケーシングを継ぎながら施工しました。

7.工事概要

工種 既存杭引抜工法
工法
  • ケーシング削孔引抜工法
工事場所 千葉県稲毛市
明細
  • PC φ300 8~10m GL-2m 400本
使用機械
  • TK550
  • バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング
  • 小割破砕機
  • 流動化処理



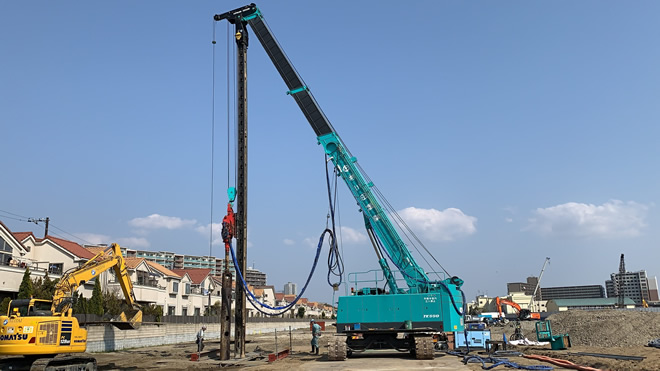

リーダレス工法   リーダレス工法

8.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都某所
明細
  • φ600 12.5m 杭天端-3m
使用機械
  • AV25t
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ700 ケーシング
  • 流動化処理土

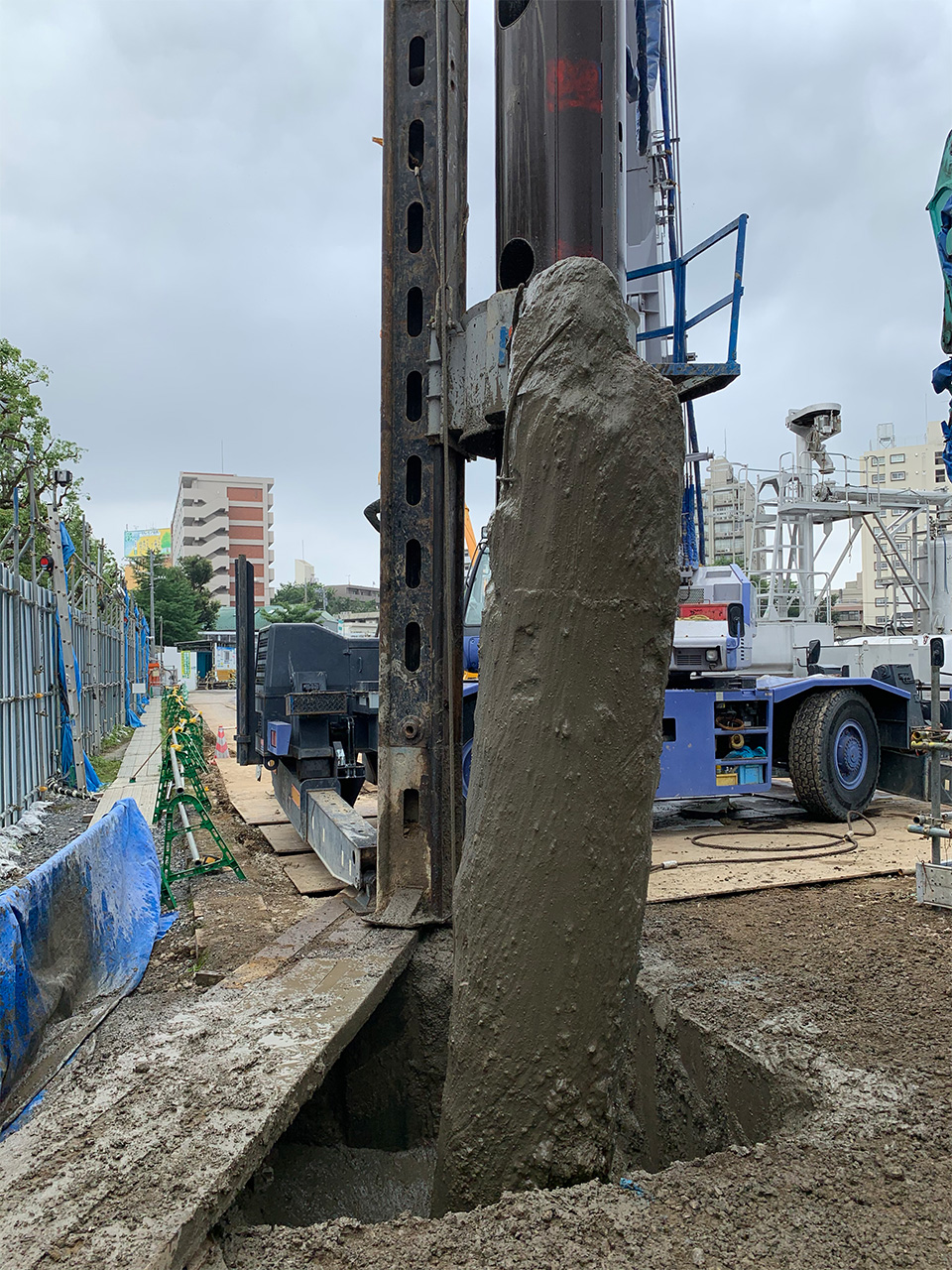

ケーシング削孔引抜工法

相判クレーンが使用できるスペースがなかったので、すべて1台の杭抜機にて施工しました。

9.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 神奈川県某所
明細
  • PCφ300 13.5m
使用機械
  • TK550
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング
  • 流動化処理土

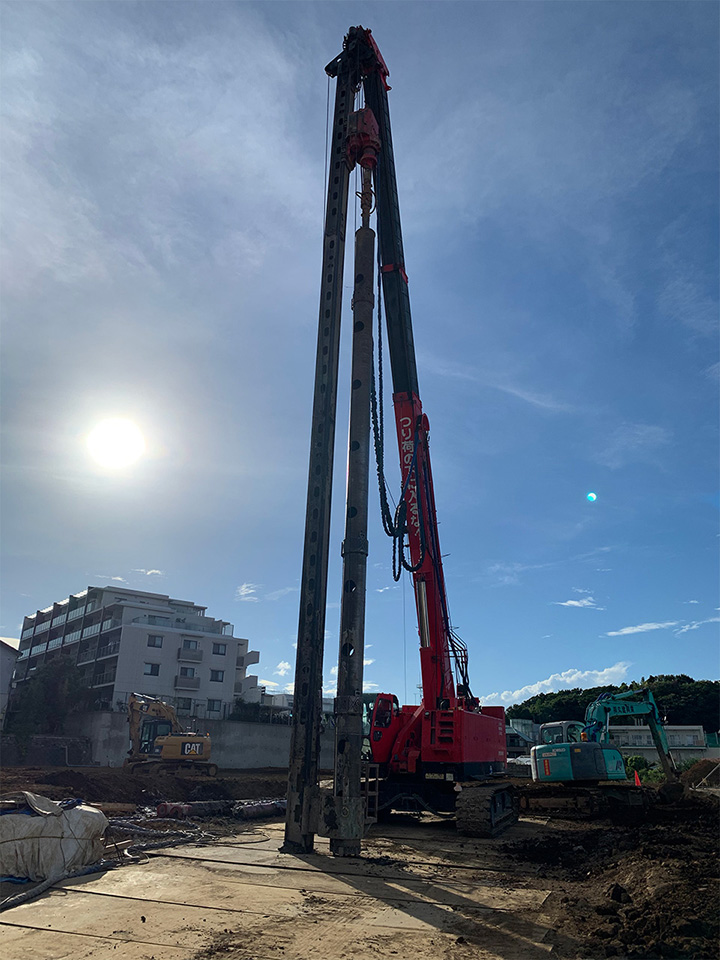

ケーシング削孔引抜工法 ケーシング削孔引抜工法

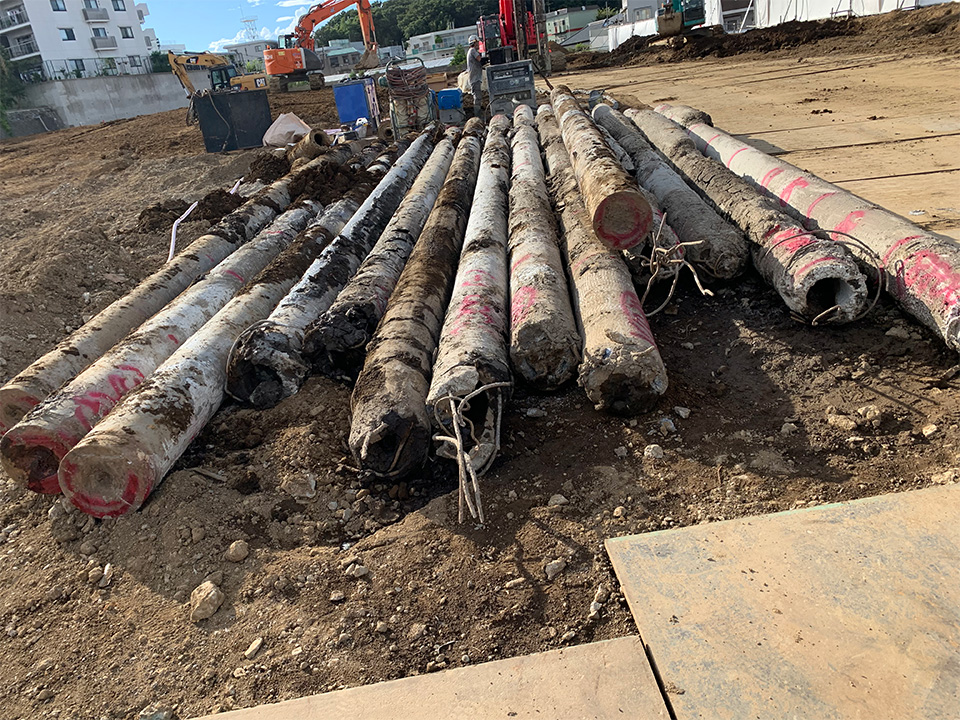

重機設置予定場所を地盤改良しながら、杭抜施工を行いました。

10.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都某所
明細
  • PCφ300 13.5m
使用機械
  • AV25t
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング
  • 流動化処理土

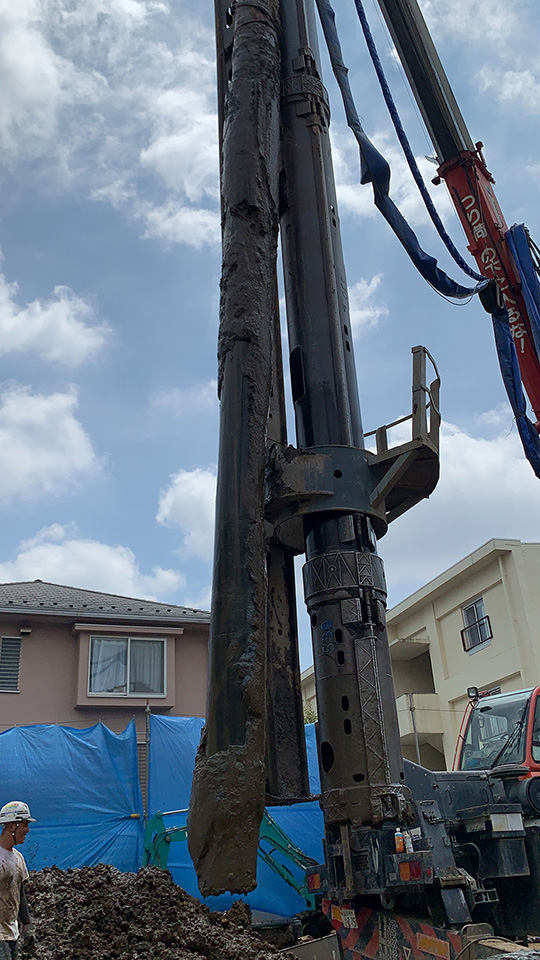

ケーシング削孔引抜工法 ケーシング削孔引抜工法

敷地狭い中、引抜いた杭の搬出や埋戻を計画しながら安全に施工しました。

11.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都某所
明細
  • PHCφ350 20.0m
使用機械
  • TK550
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング
  • 流動化処理土

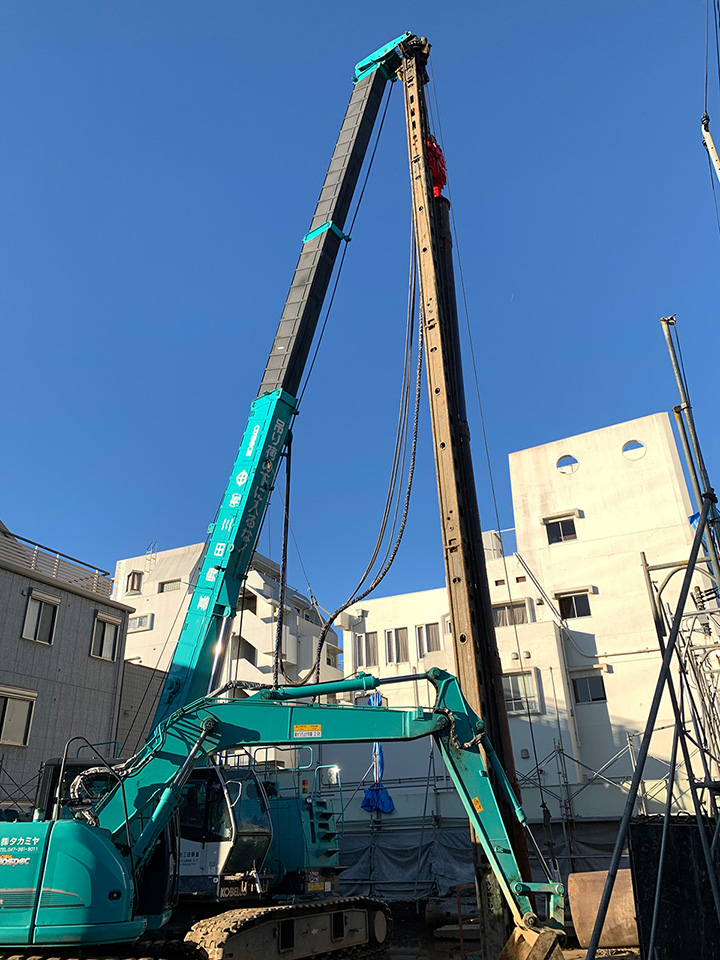

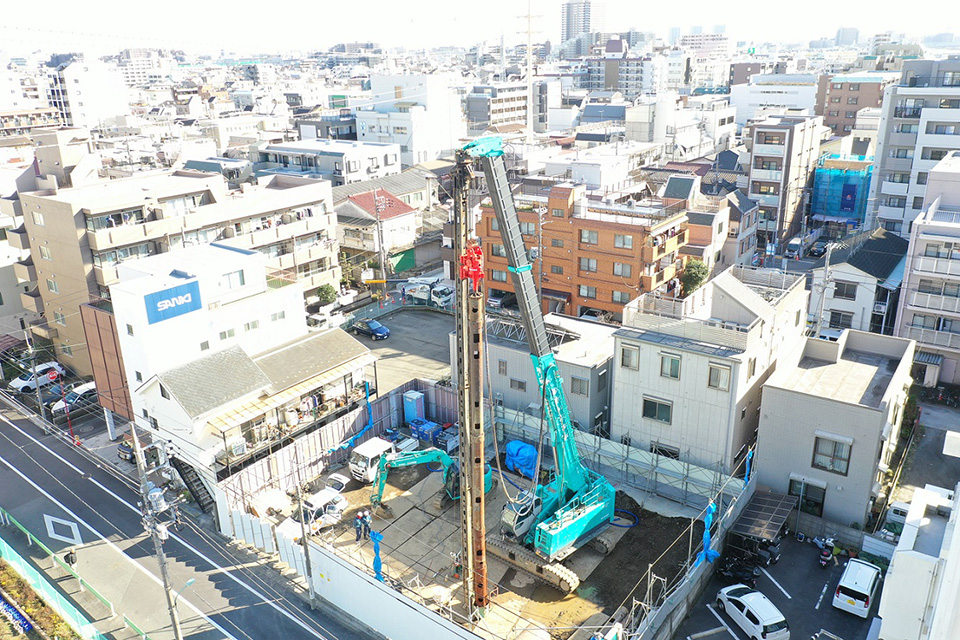

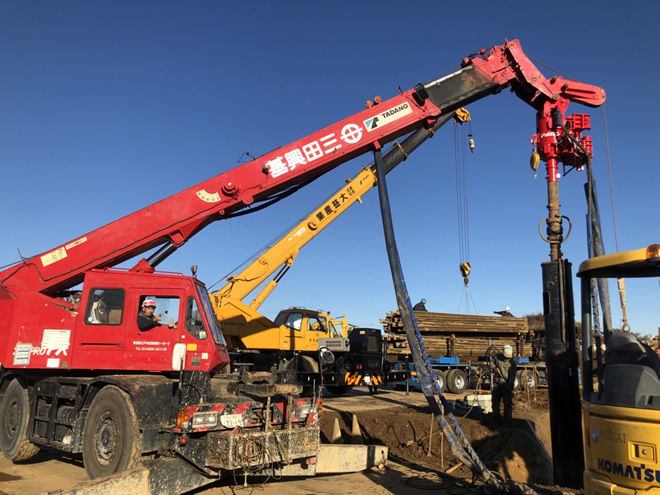

ケーシング削孔引抜工法 ケーシング削孔引抜工法

近接建物の影響を考慮しながら施工しました。

12.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 千葉県 某所
明細
  • 鋼管杭 φ500 43.0m 4か所切断
使用機械
  • TK550
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ600ケーシング
  • ガス切断
  • バイブロSR45
  • 60tレッカー
  • プラント 一式
  • スクリュ 一式

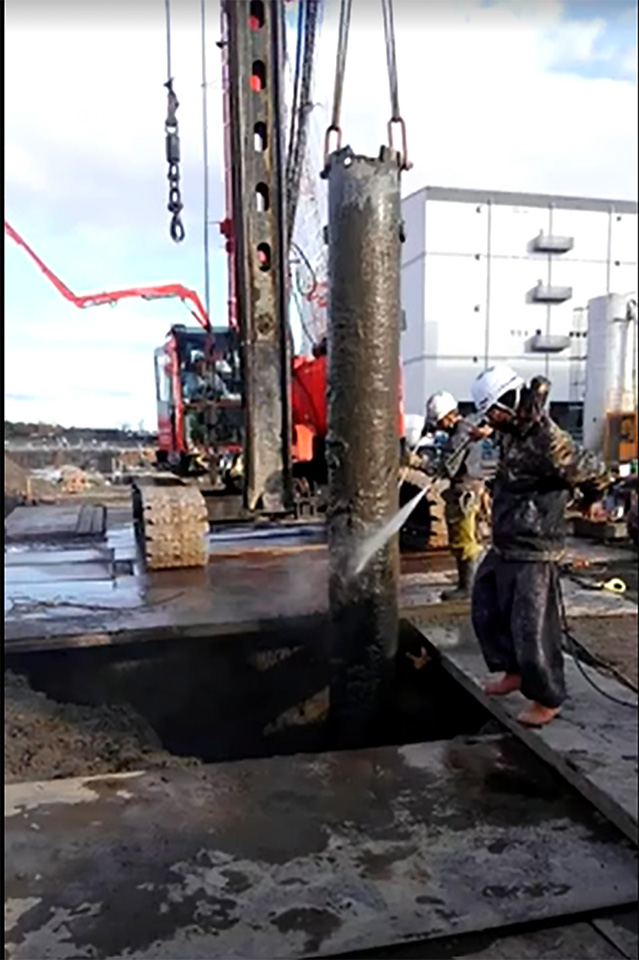

ケーシング削孔引抜工法 ケーシング削孔引抜工法

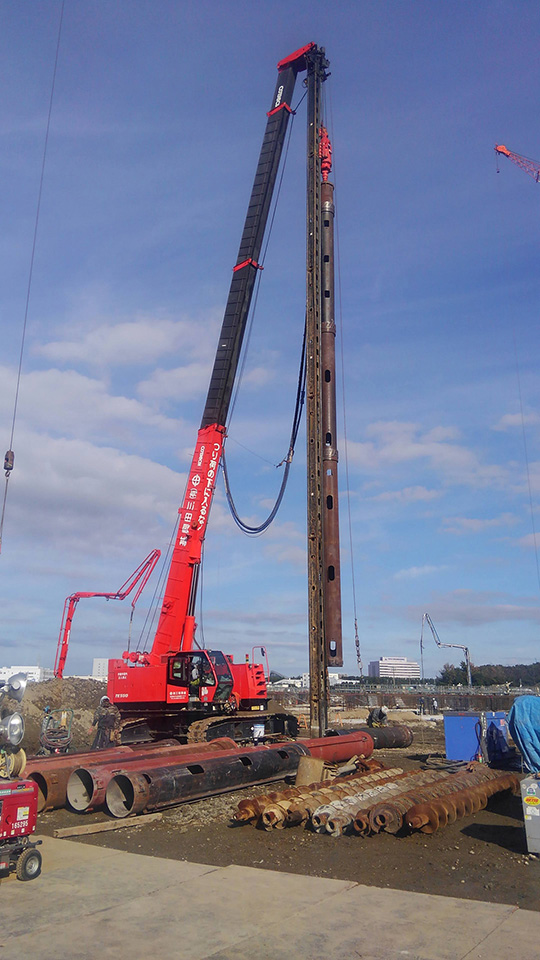

鋼管杭引抜後の杭穴埋戻は、その後の本設施工を考慮して下から現場造成ミルク注入攪拌にて行いました。

13.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 埼玉県某所
明細
  • クロスパイル杭 38.0m 4か所切断
使用機械
  • パイルマン1820
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ600 ケーシング
  • プラント 発電機
  • φ500 ヘッド・スクリュー
  • 70tクローラークレーン

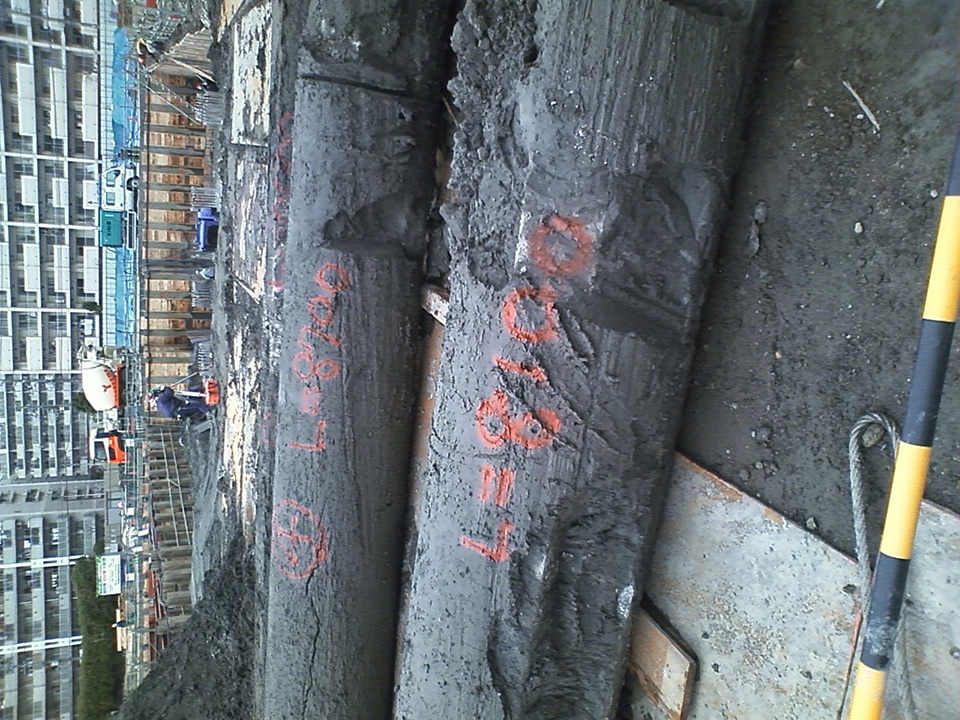

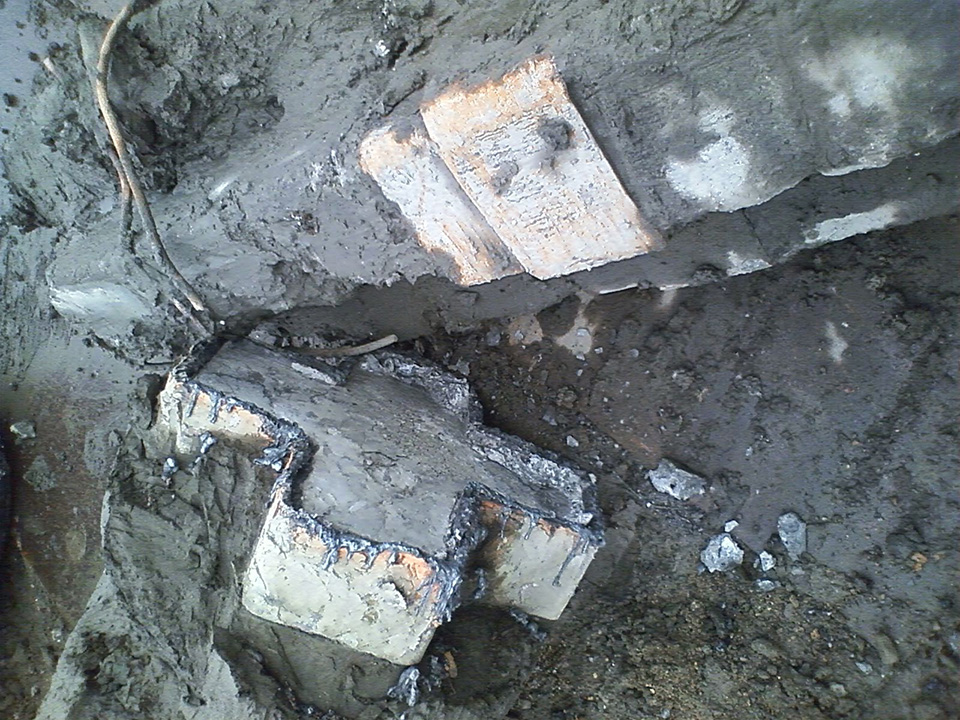

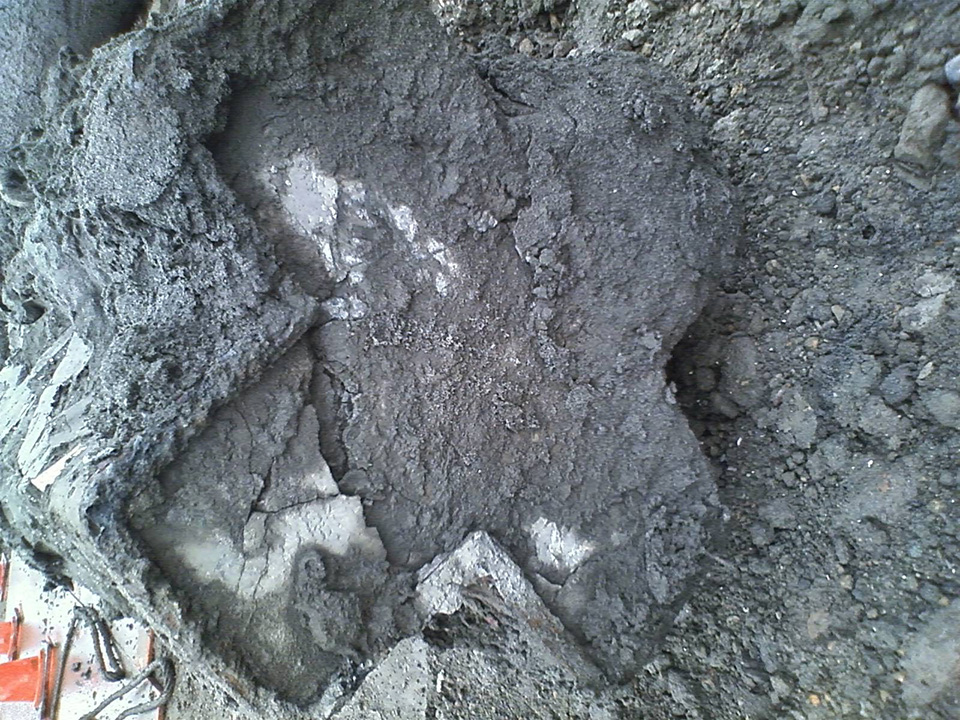

ケーシング削孔引抜工法 ケーシング削孔引抜工法 ケーシング削孔引抜工法

現場造成ミルクにて杭穴養生を行いました。

14.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都墨田区 某所
明細
  • PHCφ450 35.0m
使用機械
  • TK550
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ700 ケーシング
  • 流動化処理土
  • 50tクレーン

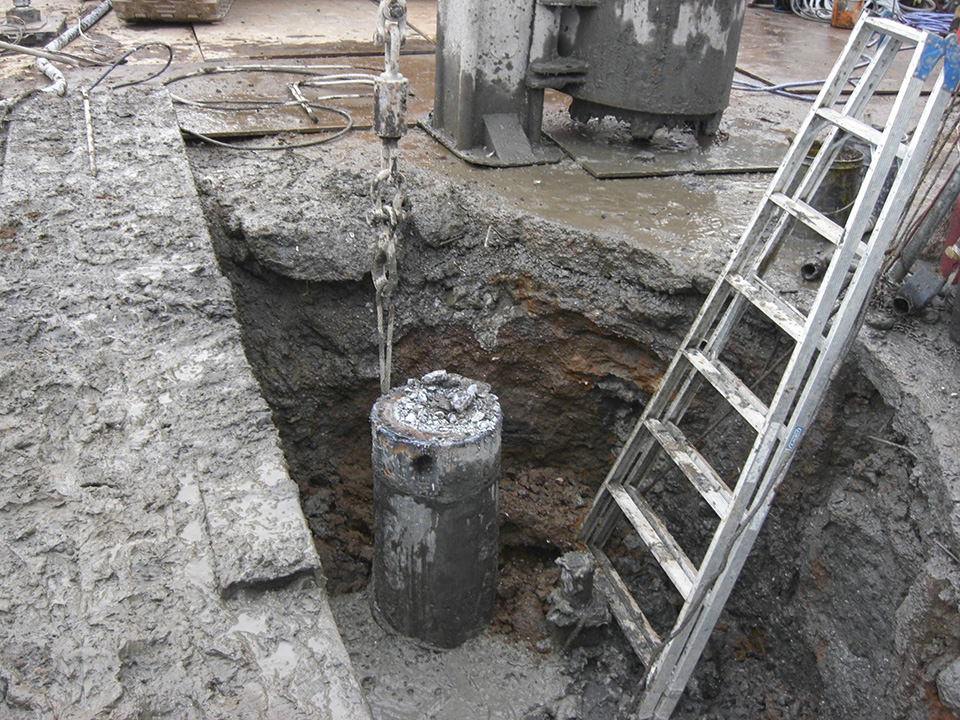

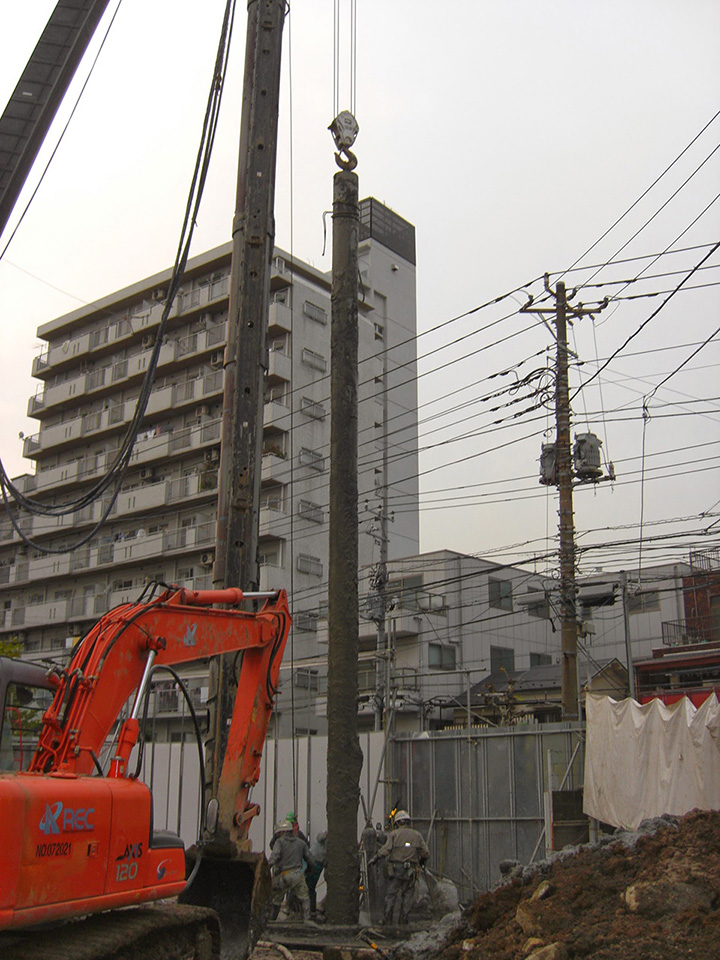

ケーシング削孔引抜工法 ケーシング削孔引抜工法 ケーシング削孔引抜工法

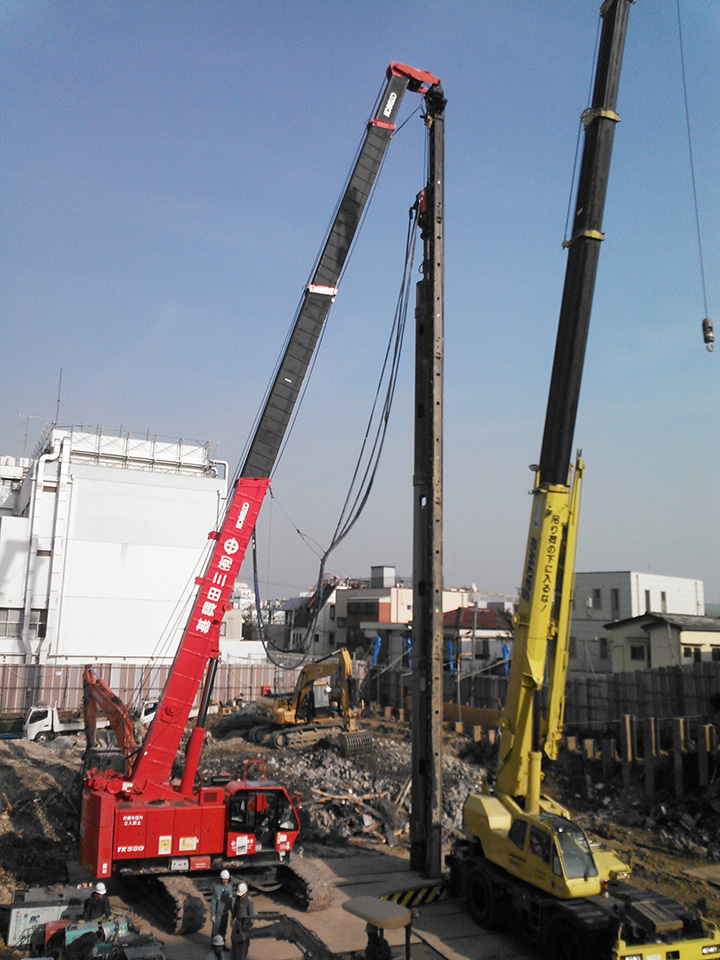

55t杭抜機,相判クレーン50tで杭抜工事を行いました。

15.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 千葉県柏市某所
明細
  • PHCφ400 25.0m GL-3.0m
  • PHCφ350 25.0m GL-3.0m
使用機械
  • TK550
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング
  • 流動化処理土
ケーシング削孔引抜工法

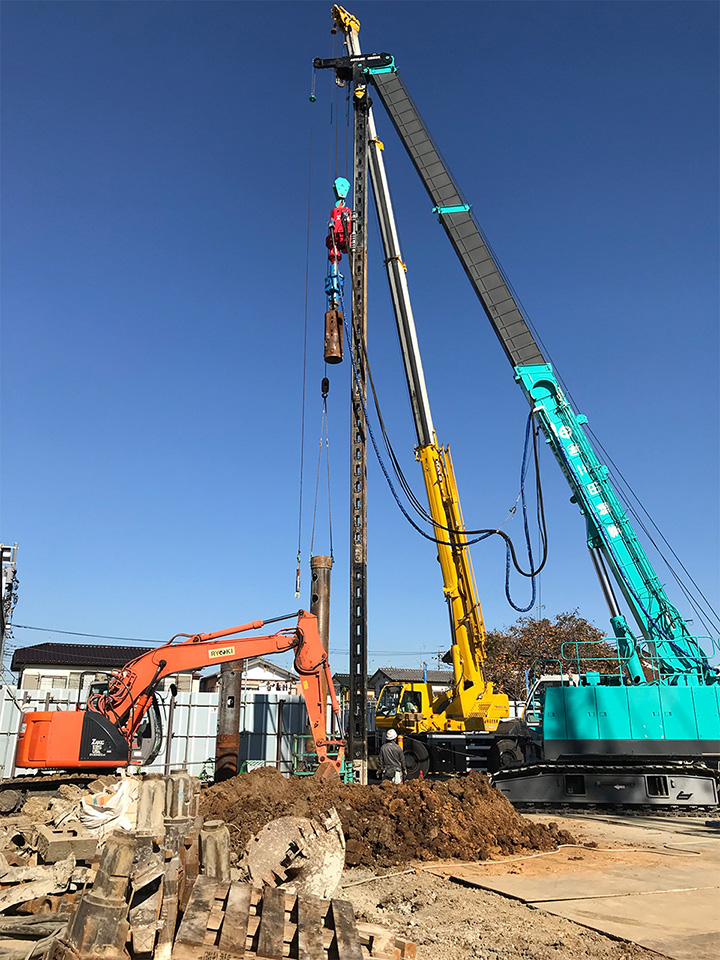

現場場内に本設杭施工をしている重機もあり、区画を話し合いながら施工しました。

16.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • BHリーダレス工法
工事場所 東京都内某所
明細
  • RC杭 φ300 6.0m GL-2m 100本程度
使用機械
  • 0.8BH リーダレス型 杭抜機
  • 0.25バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング
  • 25tラフタークレーン
  • 流動化処理土
  • モルタルポンプ

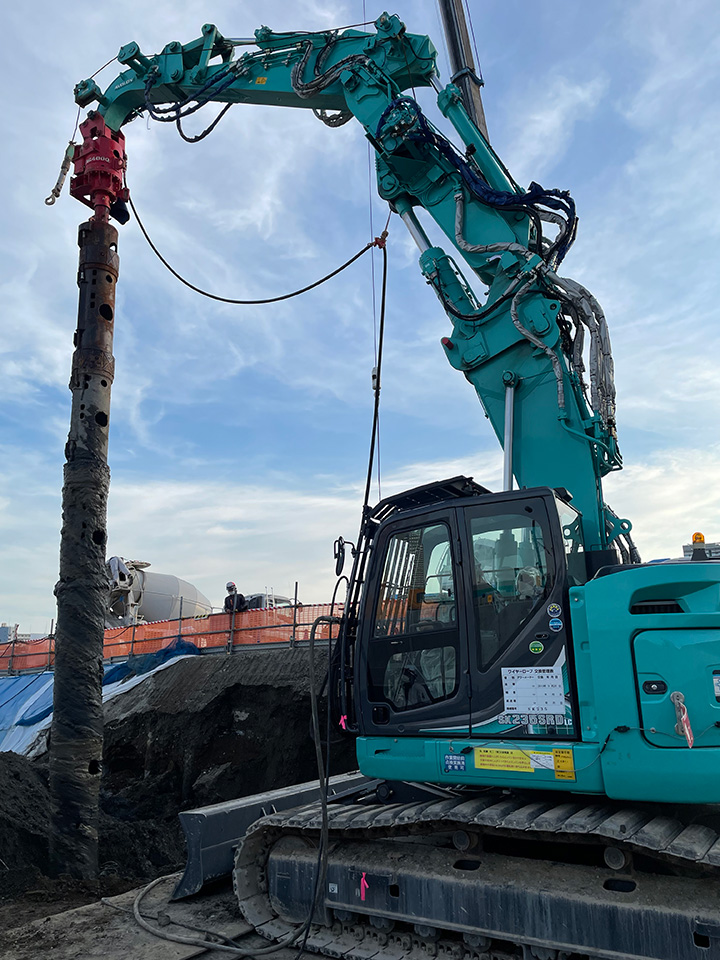

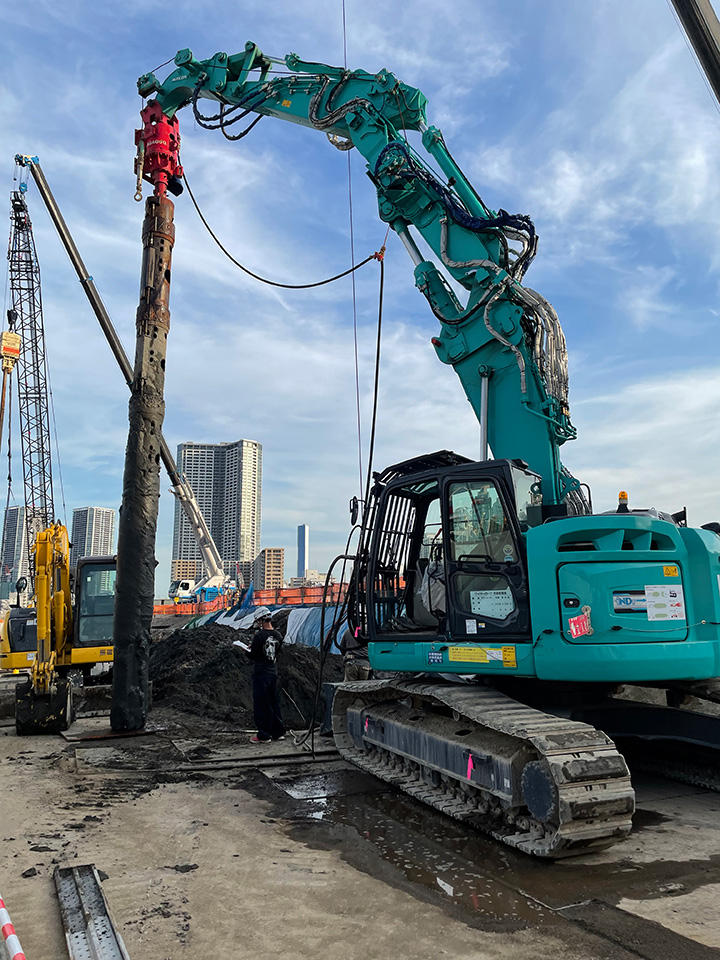

重機移動 機械設置が早いBH型で作業効率よく杭抜きを完工しました。

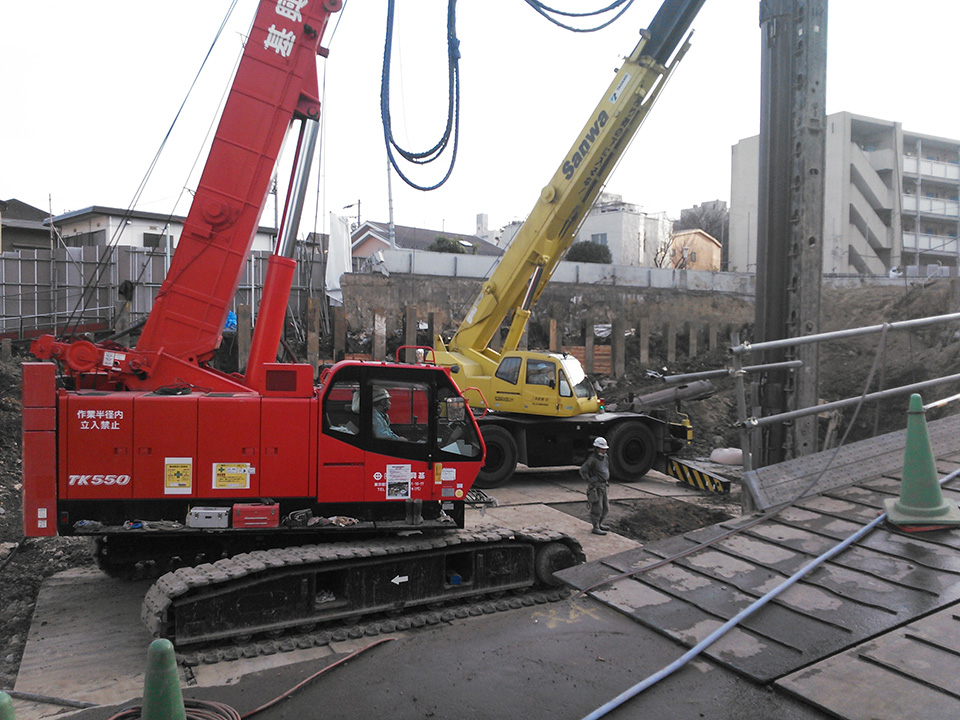

17.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都内某所
明細
  • 300H  8.5m  打設
使用機械
  • TK550
  • コンプレッサー
  • ケーシング
  • 水槽
  • ウエルダ300A
  • 0.45バックホウ
  • 流動化

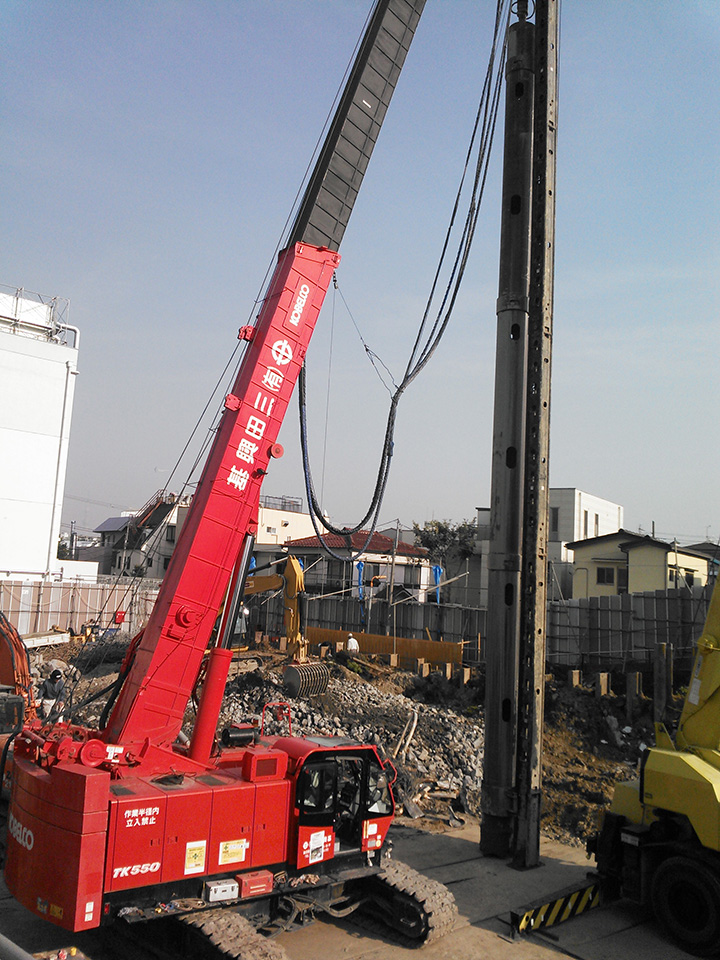

杭穴 埋戻は流動化処理土で行いました。

18.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都某所
明細

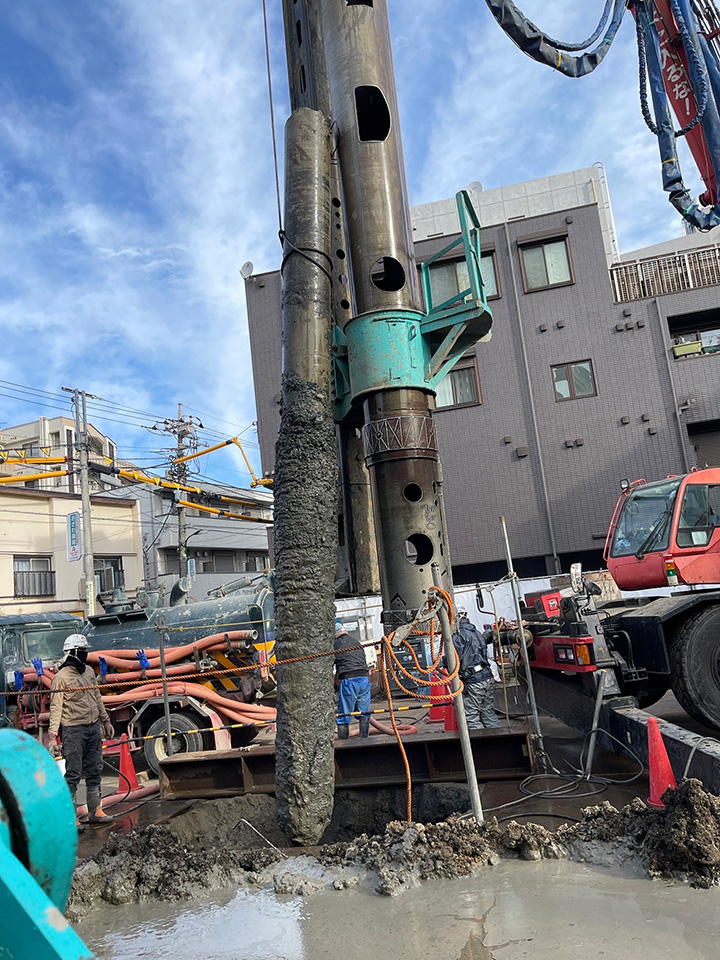

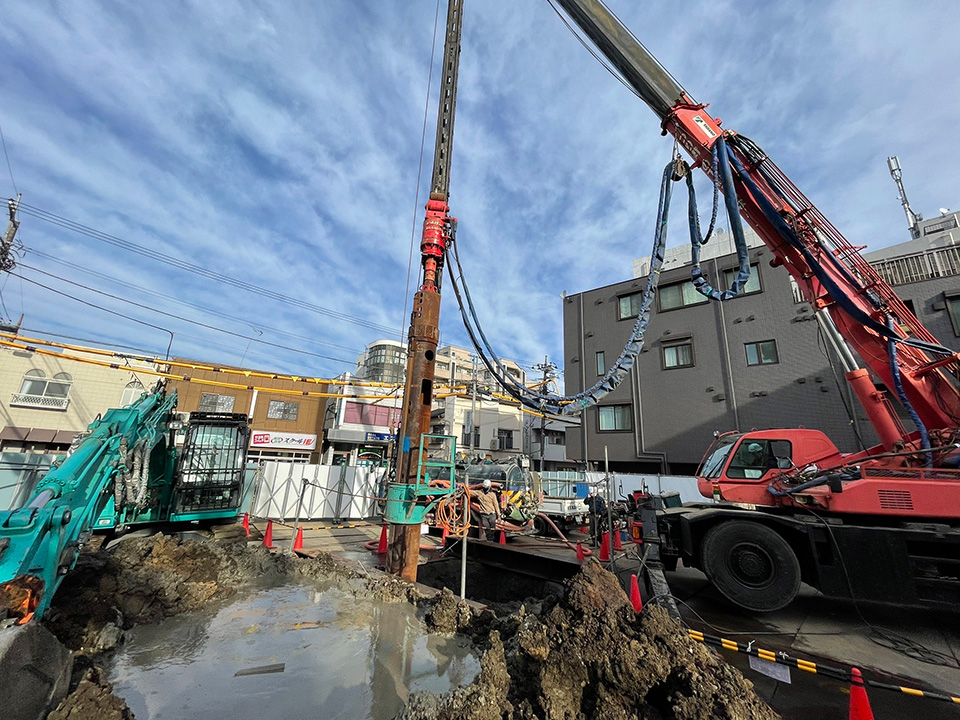

  • φ400 7.0~9.0m GL-2.0m
使用機械

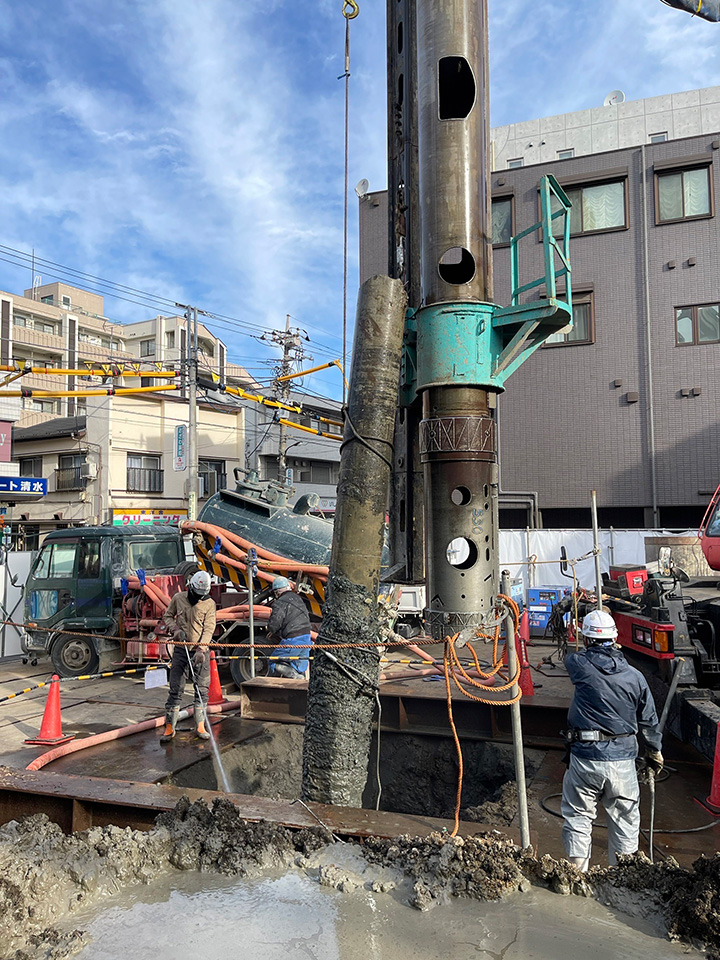

  • 25t アボロン
  • コンプレッサー
  • ケーシング
  • 水槽
  • ウエルダ300A
  • 0.45バックホウ   オオワリ破砕機
  • 流動化



杭穴 埋戻は流動化処理土で行いました。

19.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 山梨県某所
明細
  • φ450 14.0~16.0m
使用機械
  • TK550
  • コンプレッサー
  • ケーシング
  • 水槽
  • ウエルダ300A
  • 0.45バックホウ

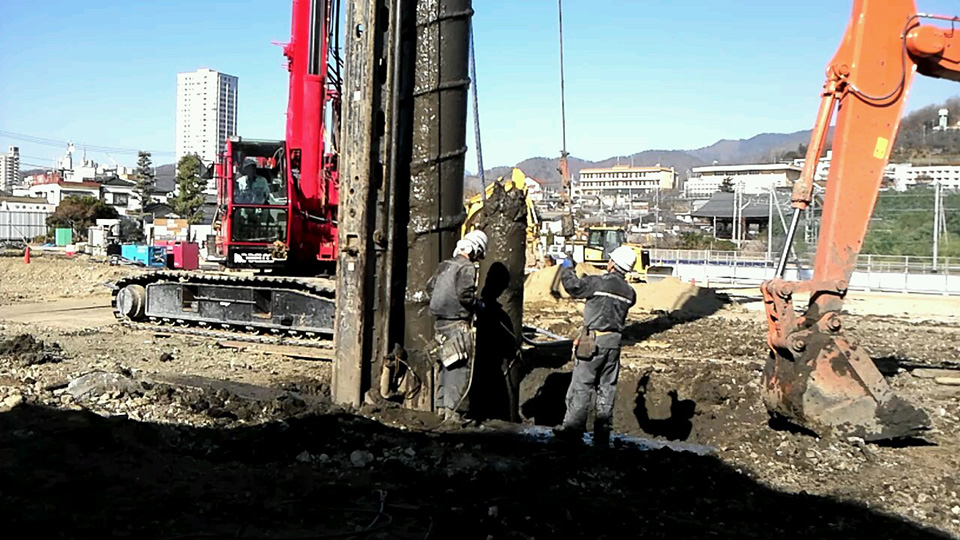

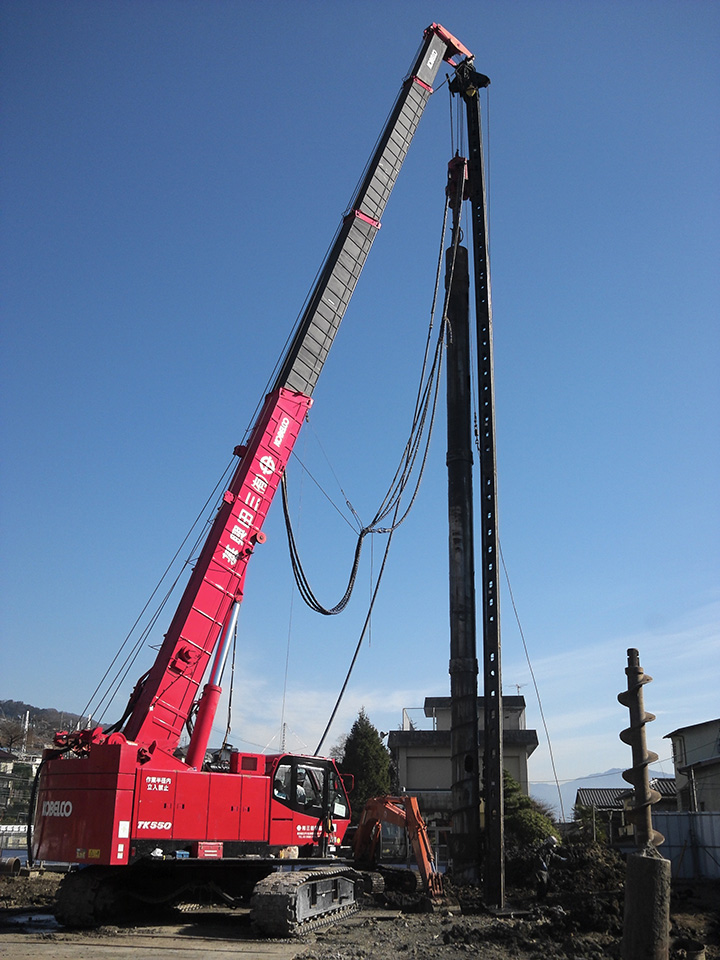

杭がボロボロだったので、引抜くときに安全に配慮しながら施工を行いました。

20.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • BHリーダレス工法
工事場所 神奈川県某所
明細
  • PC φ350 7m GL-2m 200本程度
使用機械
  • 0.8BH リーダレス型 杭抜機
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング

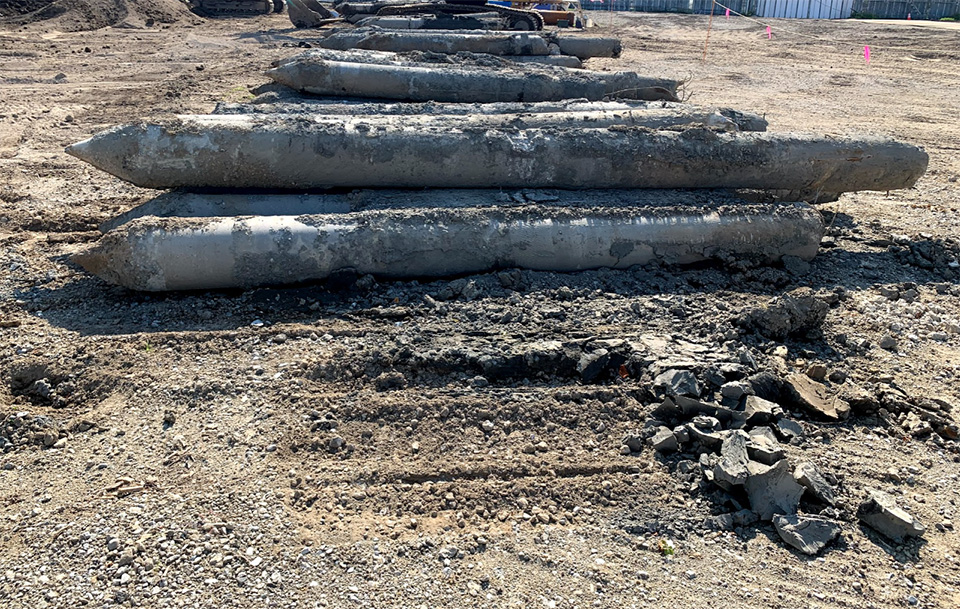

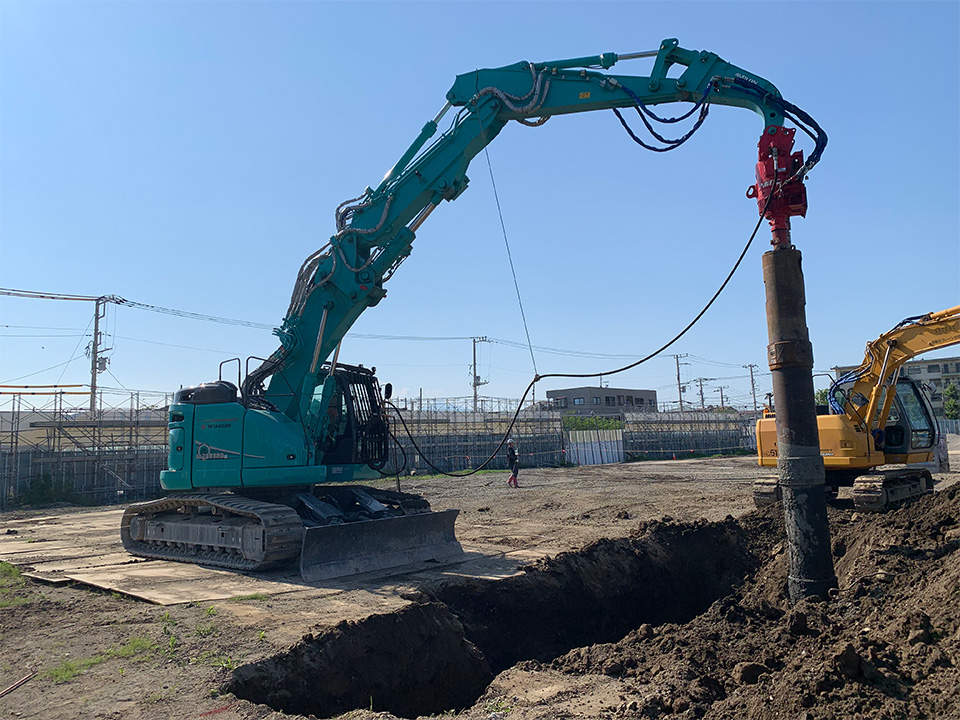

BHリーダレス工法 BHリーダレス工法

重機移動 機械設置が早いBH型で作業効率よく杭抜きを完工しました。

21.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • リーダレス工法
工事場所 神奈川県横浜市本牧某所
明細
  • PC杭 φ450 10.0m
  • PC杭 φ500 10.0m
使用機械
  • リーダレス35t
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ600ケーシング
  • 案内杭
  • 25t相判クレーン
リーダレス工法 リーダレス工法
リーダレス工法

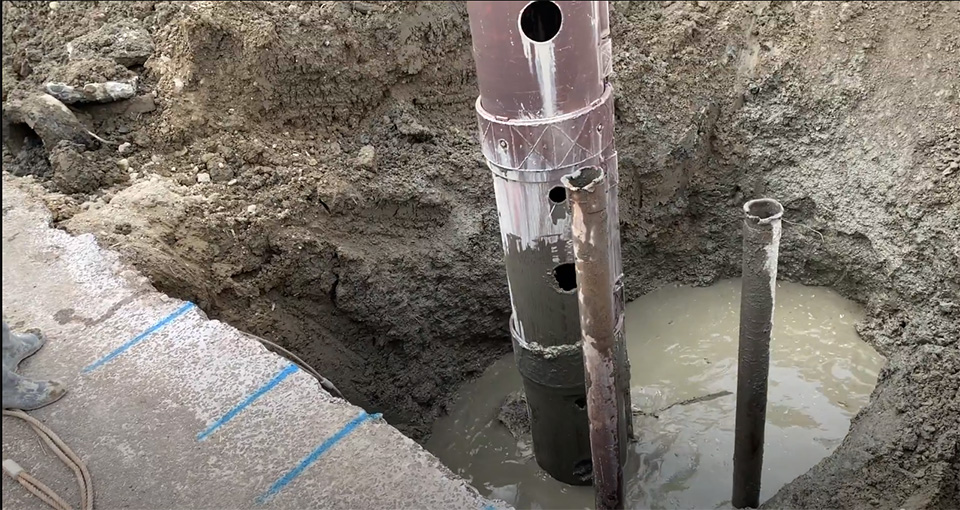

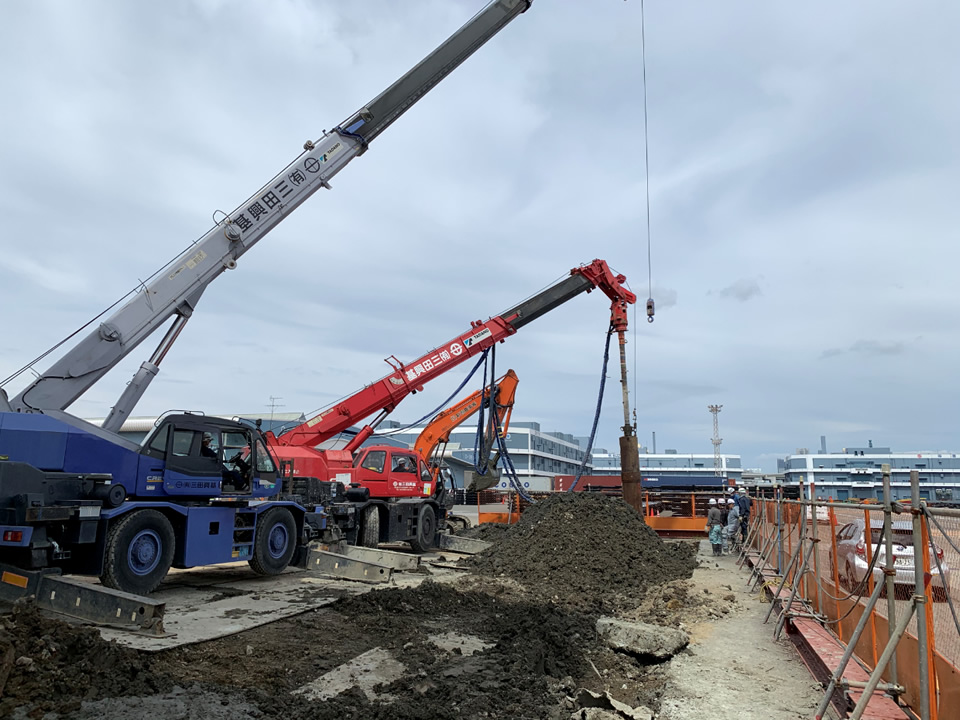

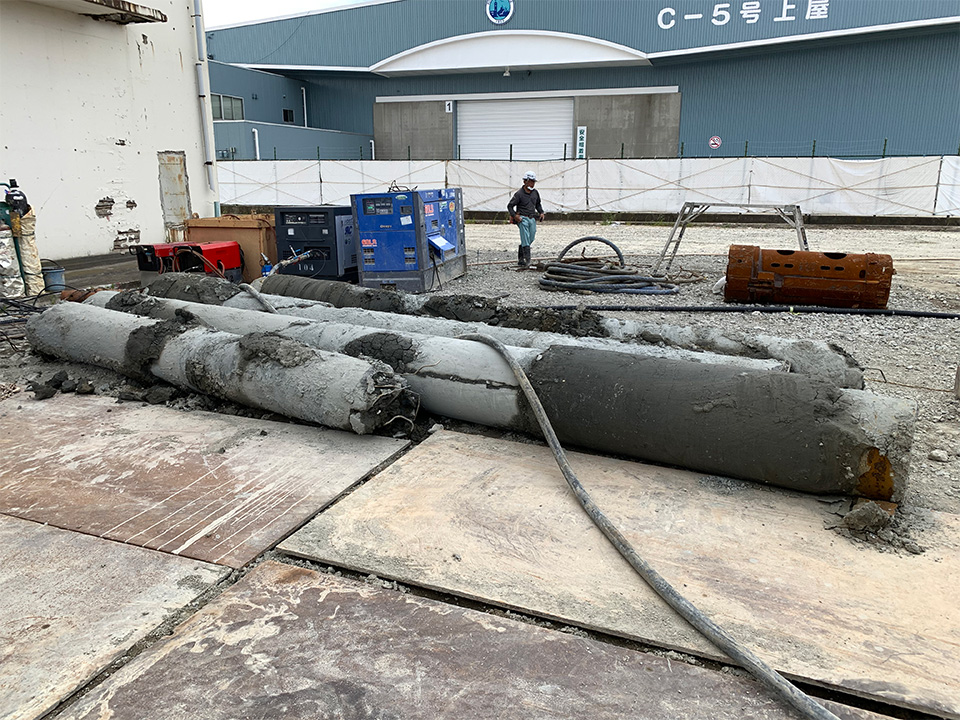

杭天端が低く水位が高いためリーダレス工法にて引抜を行いました。

22.工事概要

工種 障害撤去(既存杭引抜工事) バイブロ 引抜工事
工法
  • バイブロ引抜工法
工事場所 千葉県某所
明細
  • 松杭 φ150 5.0m  160本
使用機械
  • 25tクレーン
  • 松杭専用チャック
  • バイブロ
  • 0.45バックホウ

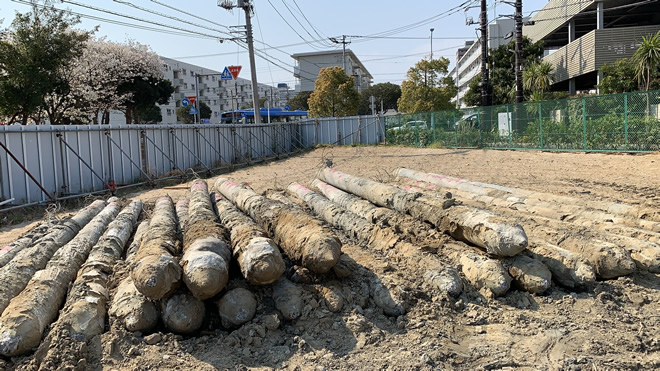

バイブロ工法

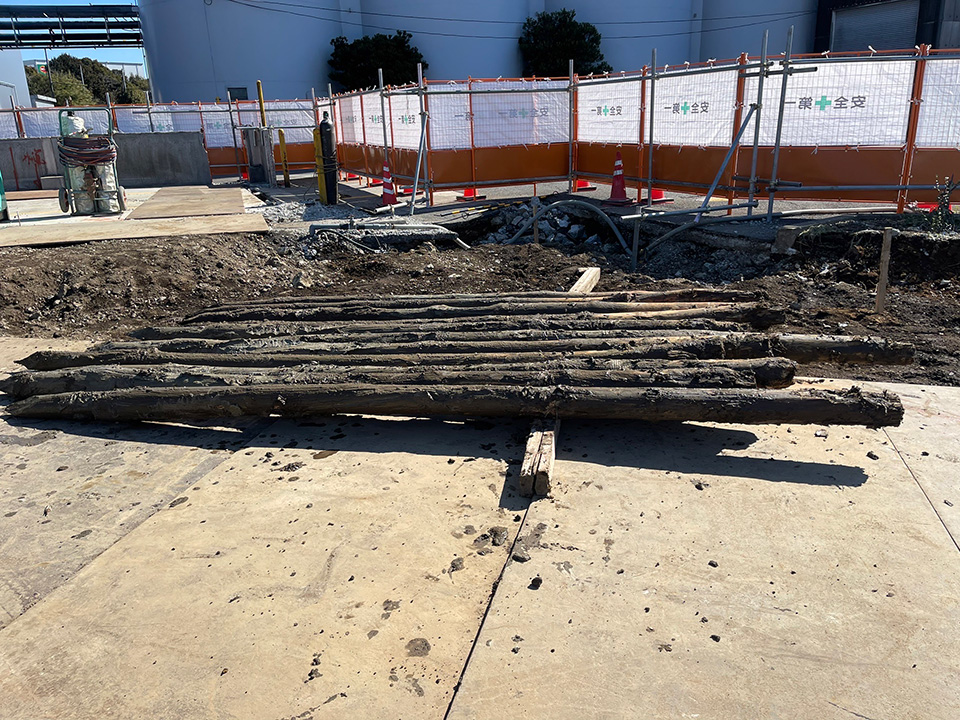

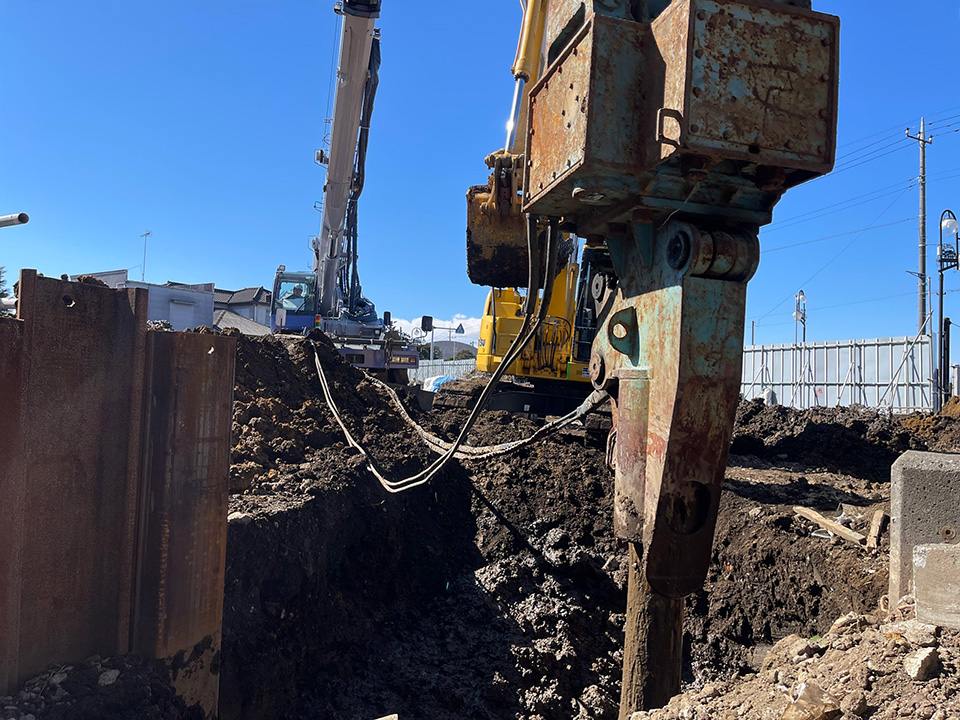

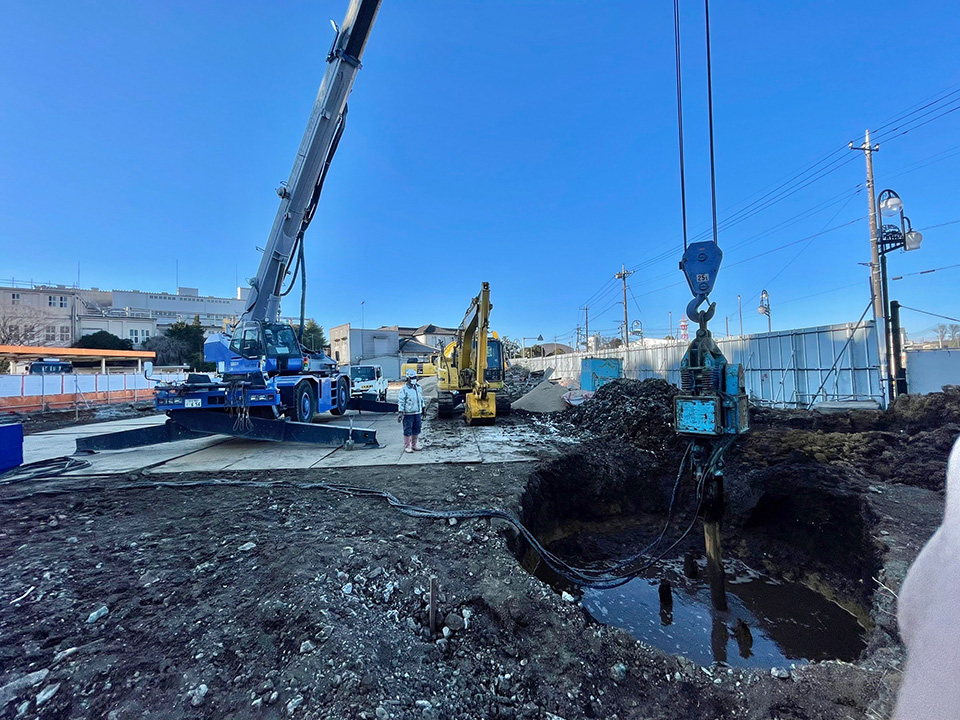

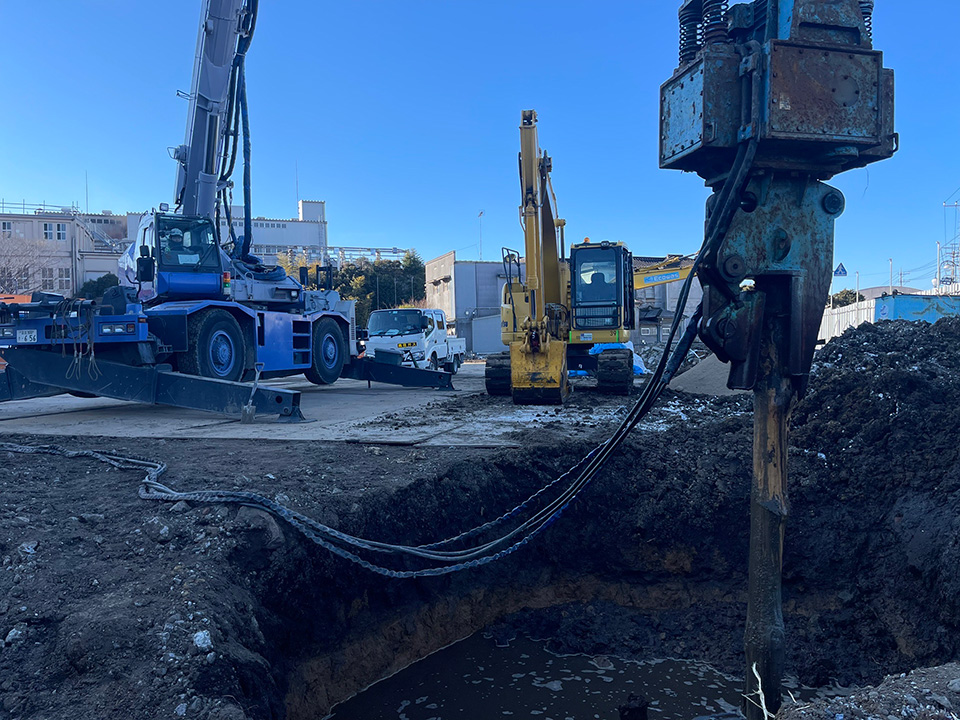

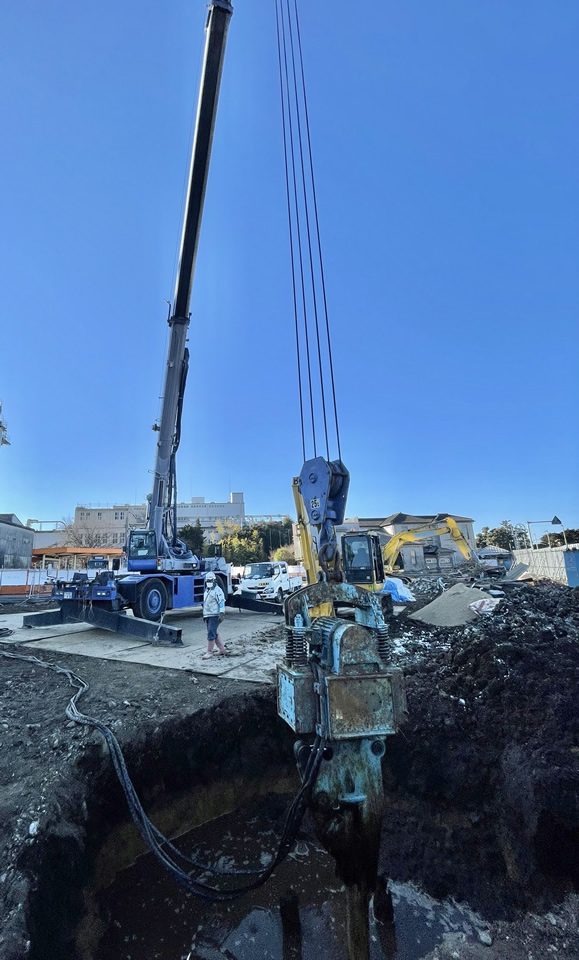

バイブロ工法を選定して杭抜きを無事に完工しました。

23.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 千葉県某所
明細
  • PHCφ600 39.0m  12本
使用機械
  • TK550 杭抜機
  • コンプレッサー
  • ケーシング
  • 水槽タンク
  • 0.45バックホウ   オオワリ破砕機
  • 流動化
  • 35tクレーン

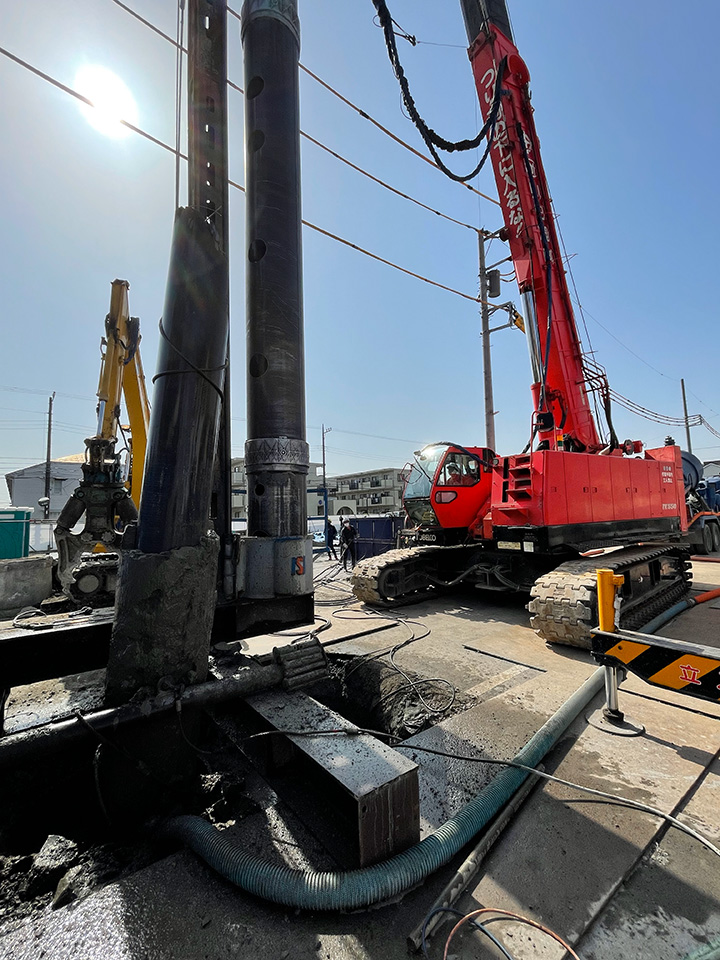

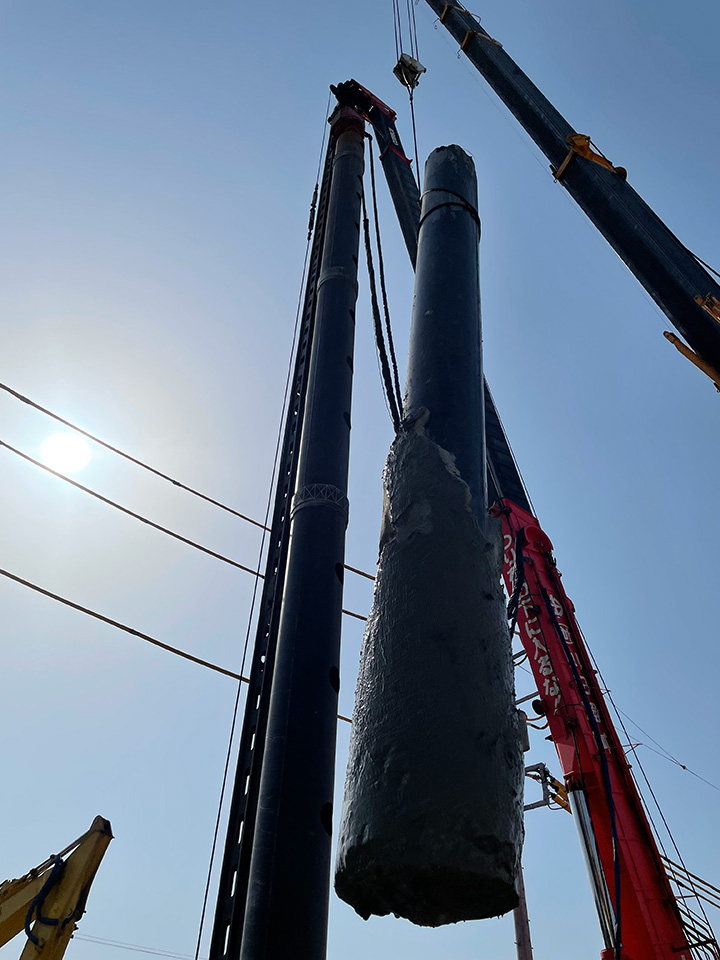

ケーシング削孔引抜工法 ケーシング削孔引抜工法 ケーシング削孔引抜工法
ケーシング削孔引抜工法

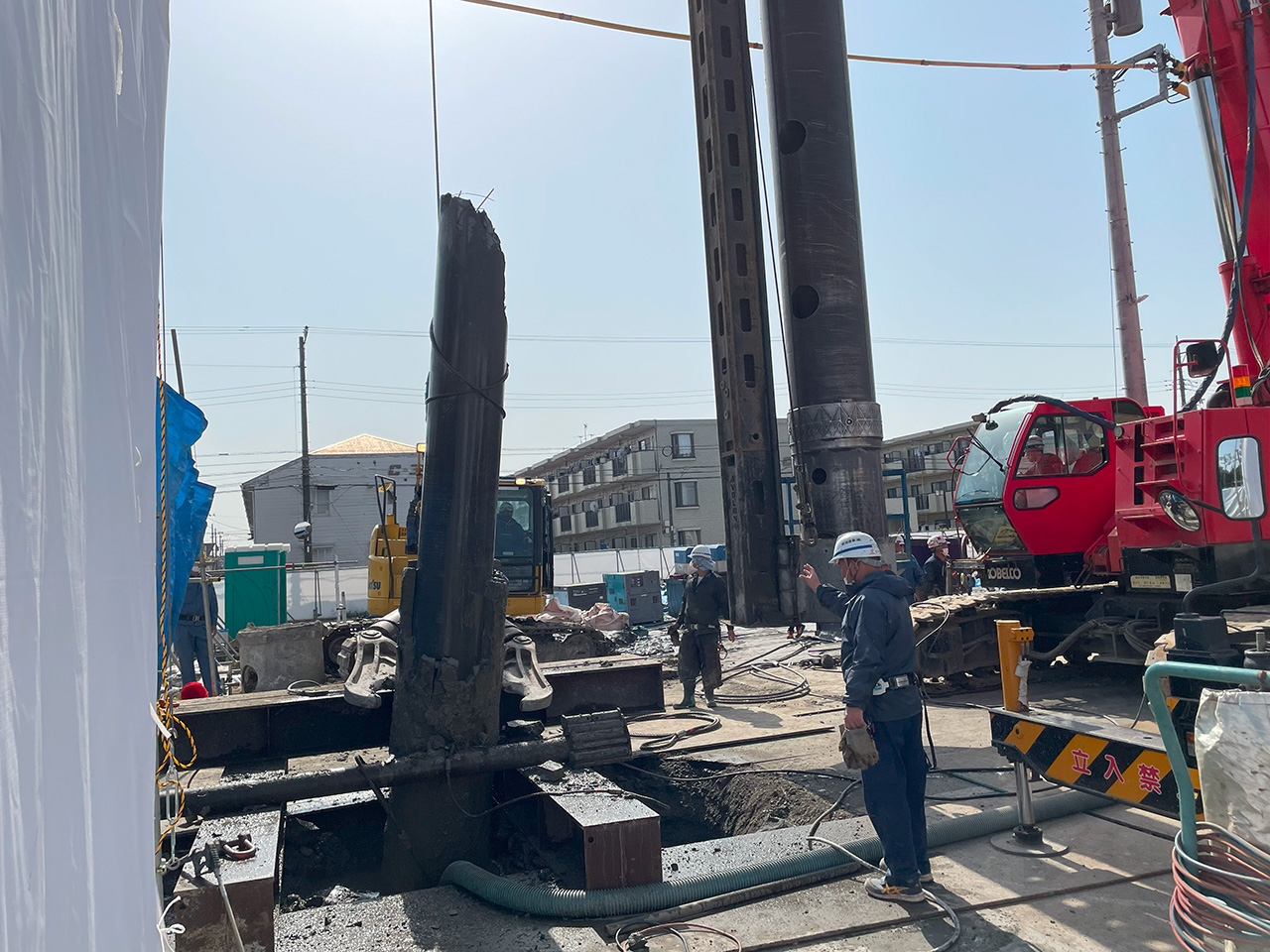

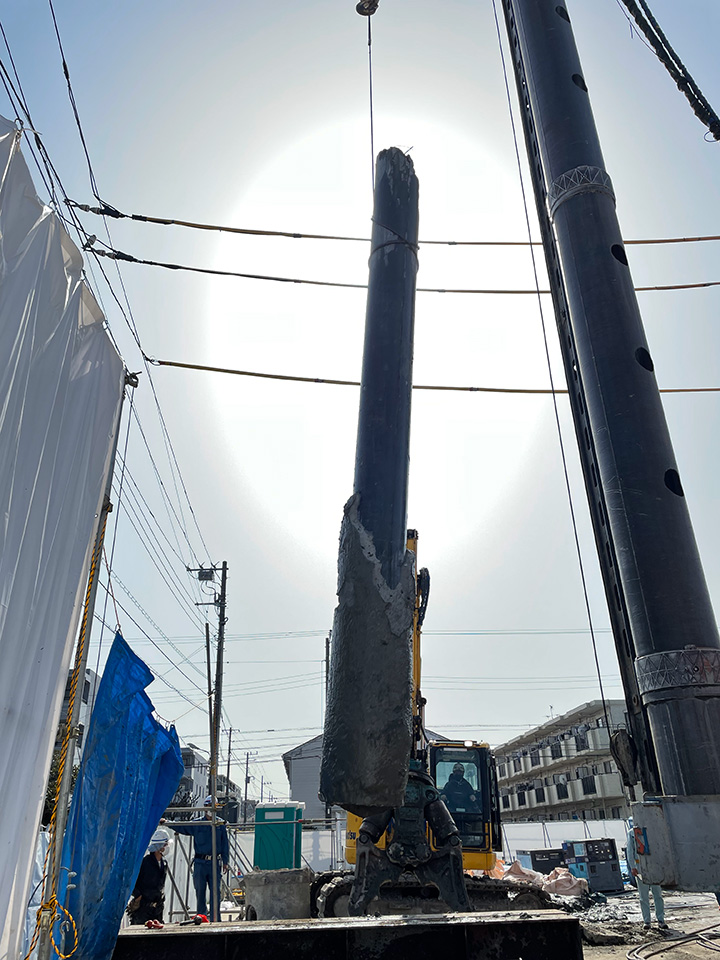

現場敷地制限がある現場でしたが、地中障害になる杭抜きを無事完工いたしました。

24.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都某所
明細
  • H400*400 22.0m 9本
使用機械
  • TK550 杭抜機
  • コンプレッサー
  • ケーシング
  • 水槽タンク
  • 0.45バックホウ
  • プラント 発電機
  • 50tクレーン

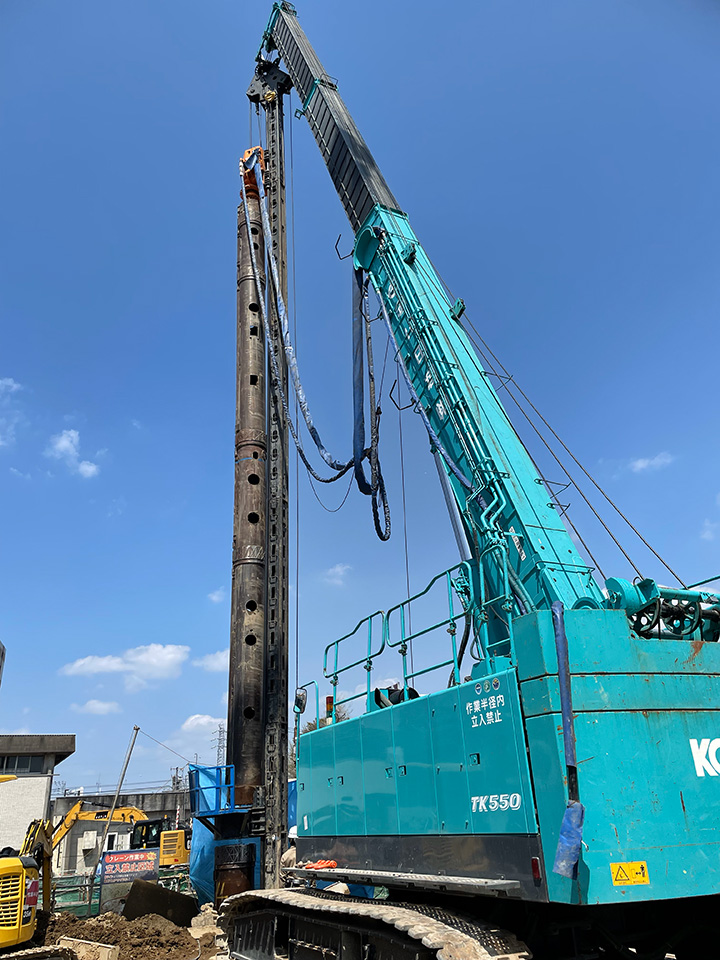

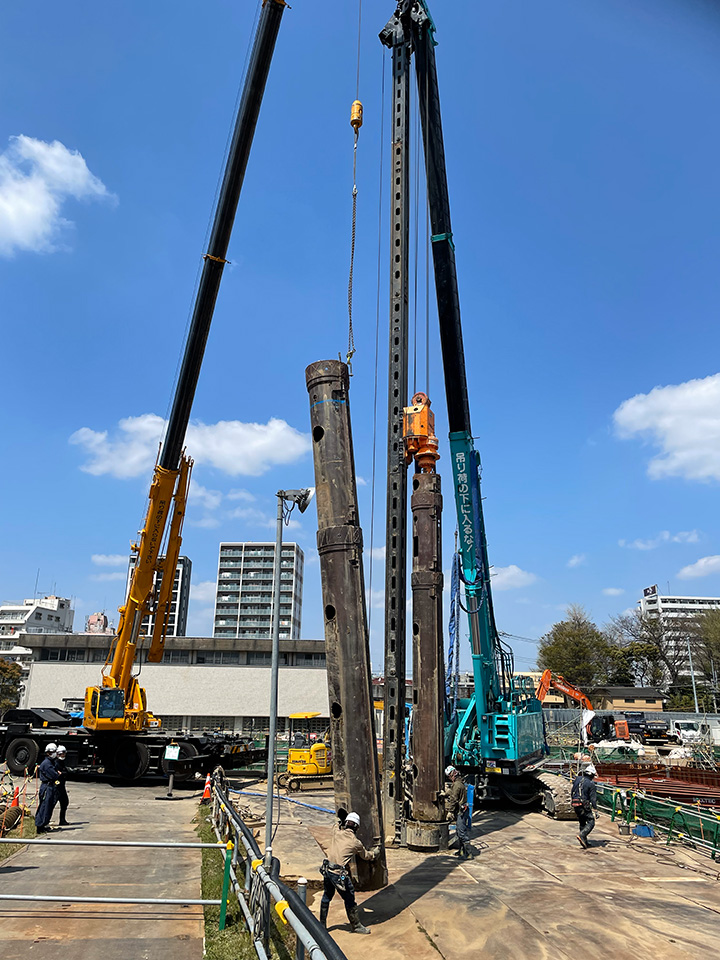

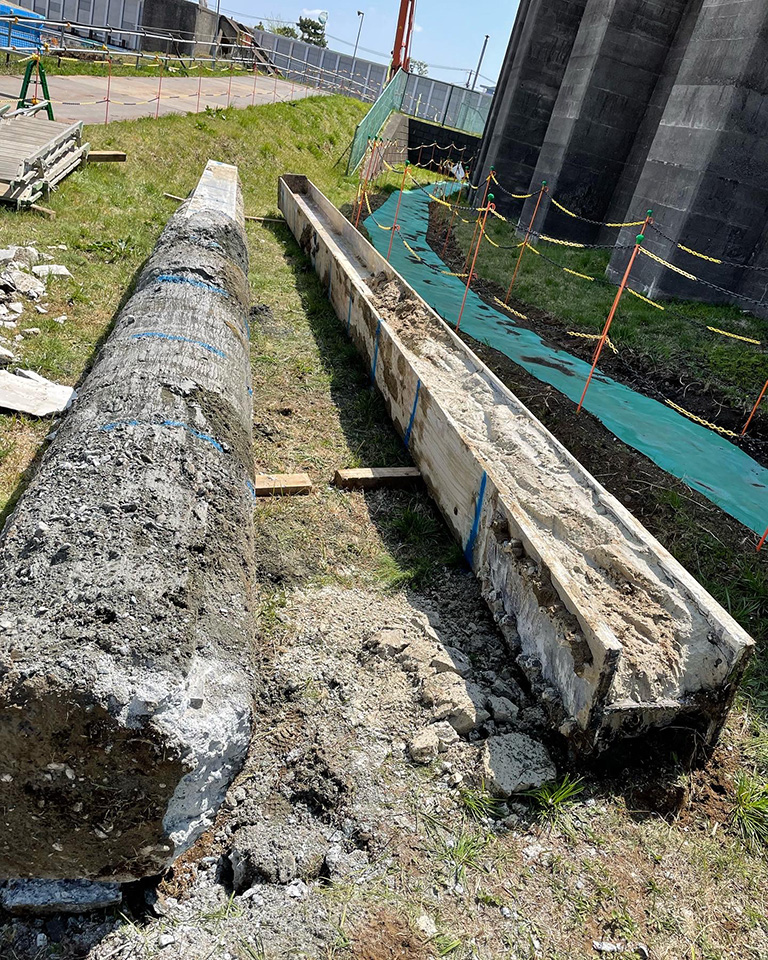

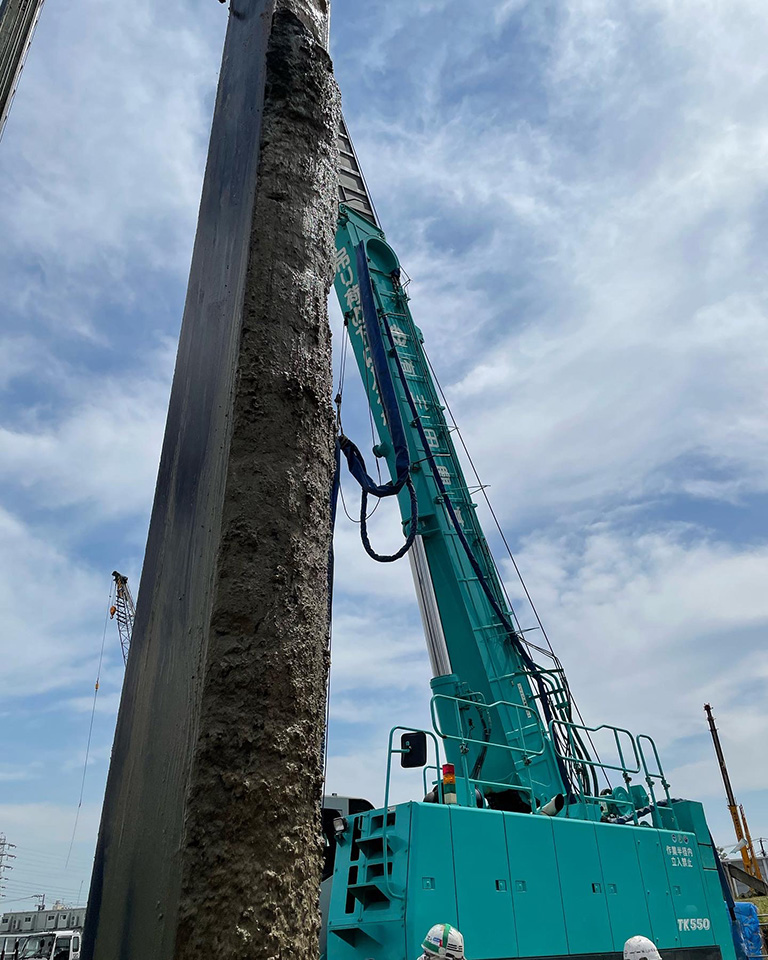

ケーシング削孔引抜工法 ケーシング削孔引抜工法
ケーシング削孔引抜工法 ケーシング削孔引抜工法

杭天端が低かったので継ぎ杭加工をしてもらい。杭抜工事を行いました。無事に完工いたしました。

25.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 神奈川県某所
明細
  • H390*300  24.0m
使用機械
  • AV35t 杭抜機
  • AG6400 減速機
  • プラント 発電機
  • バックホウ
  • 16tクレーン
  • φ1000ケーシング
  • ヘッド・スクリュー
  • 水槽タンク
  • コンプレッサー
  • 高所作業車
  • 流動化
  • ベッセル

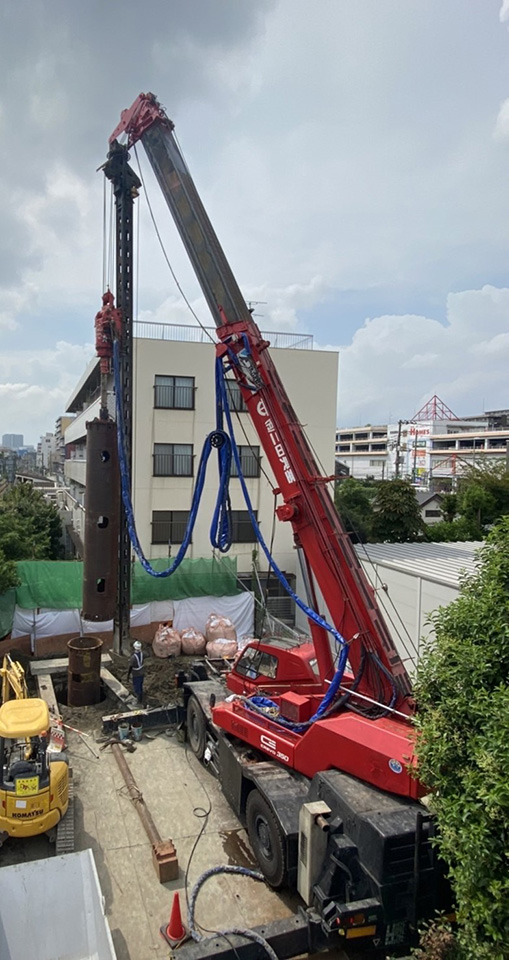

ケーシング削孔引抜工法 ケーシング削孔引抜工法
ケーシング削孔引抜工法 ケーシング削孔引抜工法

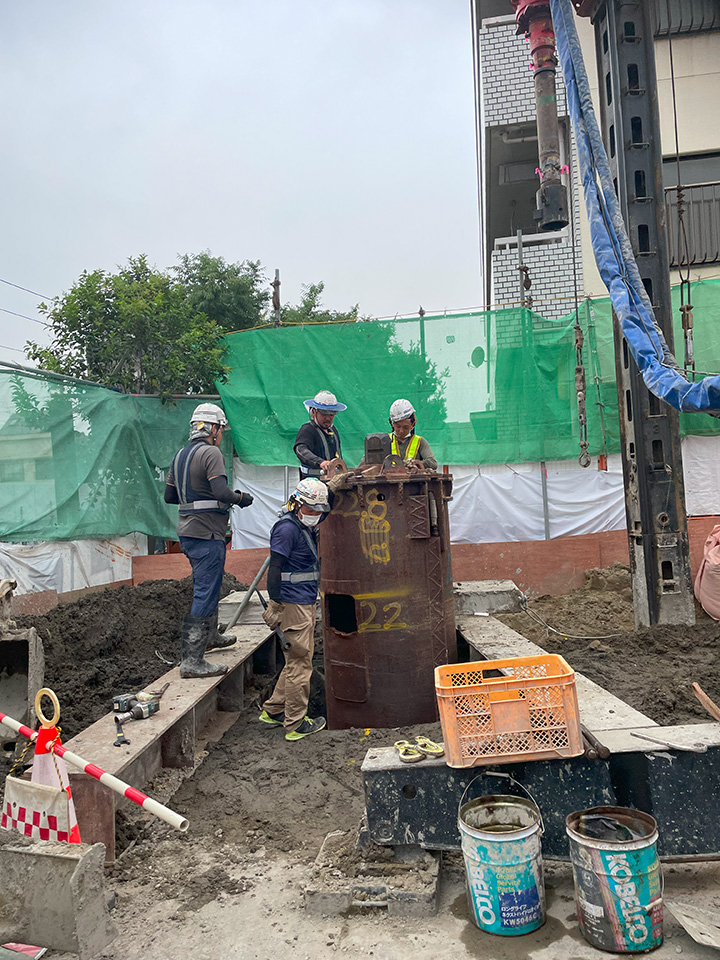

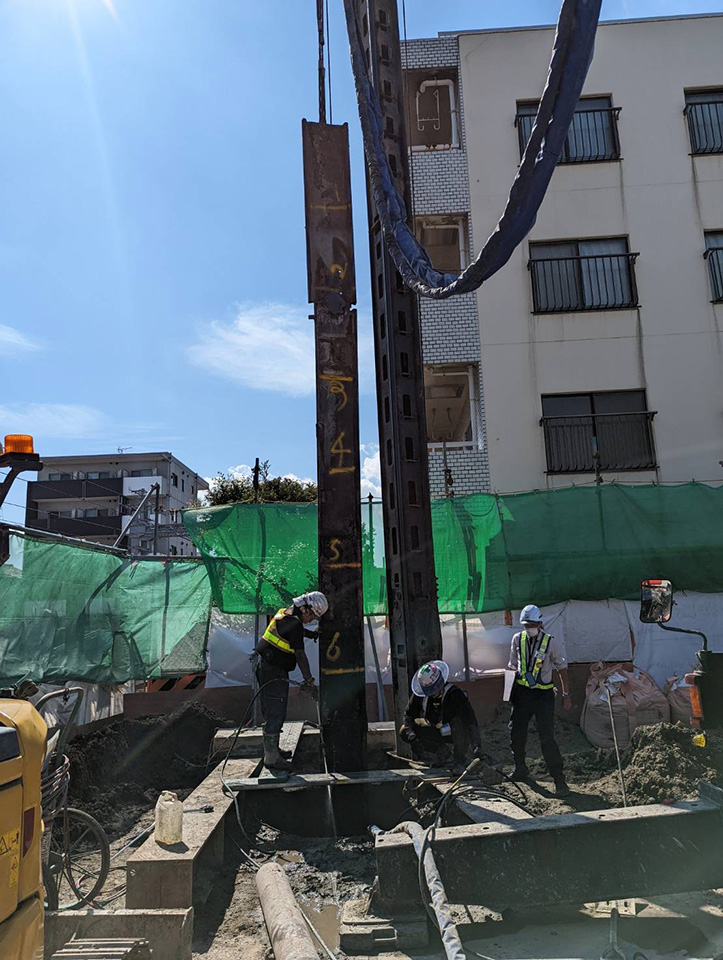

非常に敷地が狭い条件のため大型重機搬入不可でした。搬入可能重機で引抜杭の周りを先行削孔ミルクで崩壊防止をしてからケーシング削孔引抜工法で引抜をいたしました。

26.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • ケーシング削孔引抜工法
工事場所 東京都某所
明細
  • BH杭 φ700 15.0m~24.0m
使用機械
  • TK550 杭抜機
  • CR330
  • コンプレッサー
  • φ800ケーシング
  • 水槽タンク
  • 0.45バックホウ   オオワリ破砕機
  • 流動化

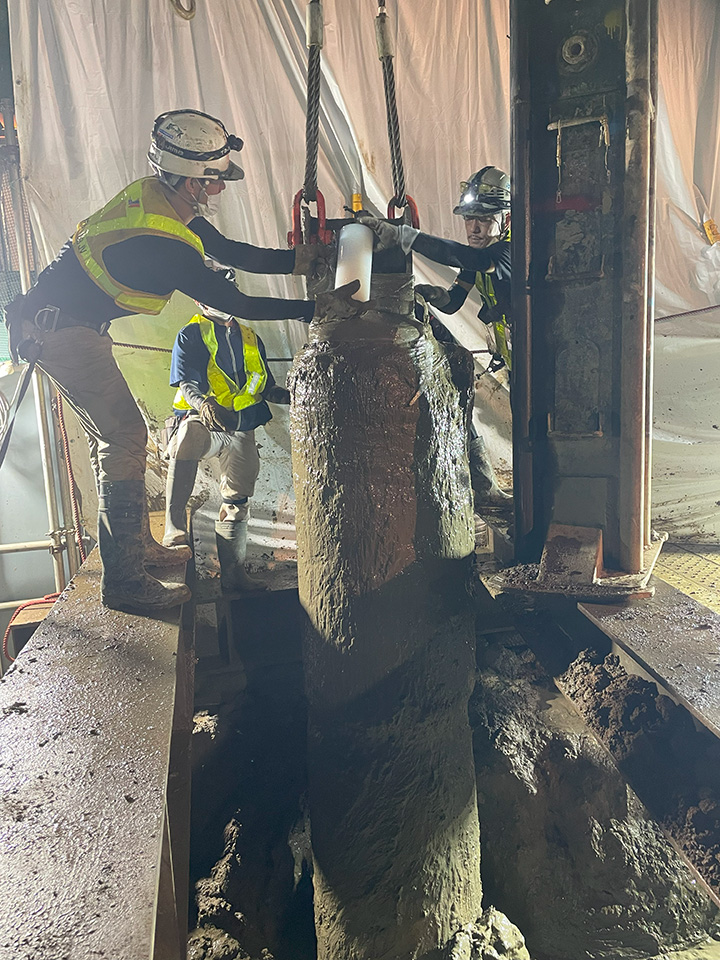

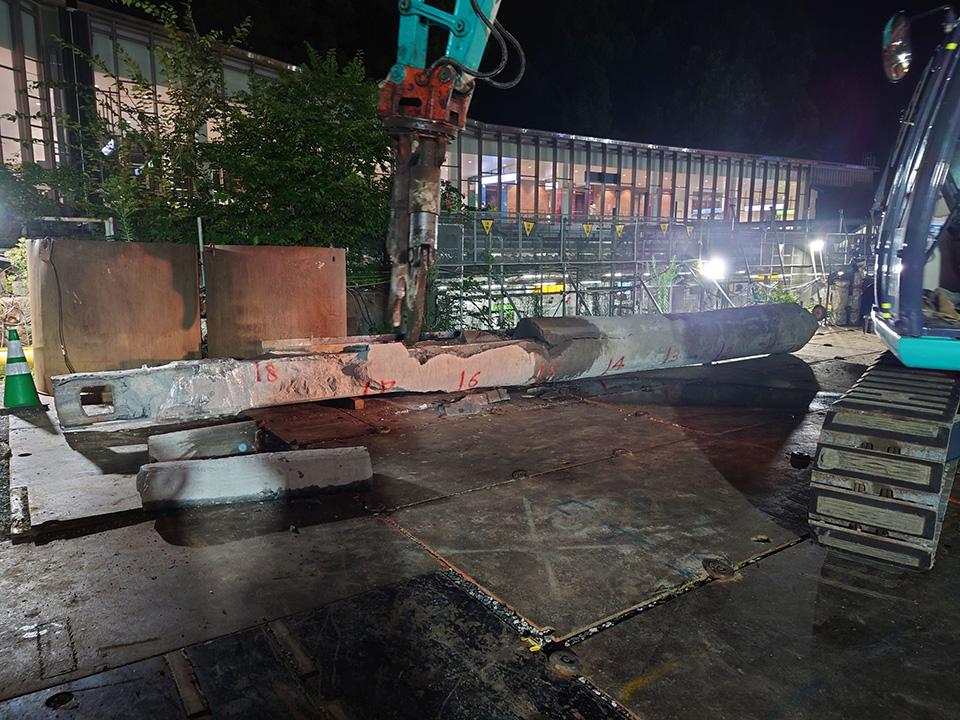

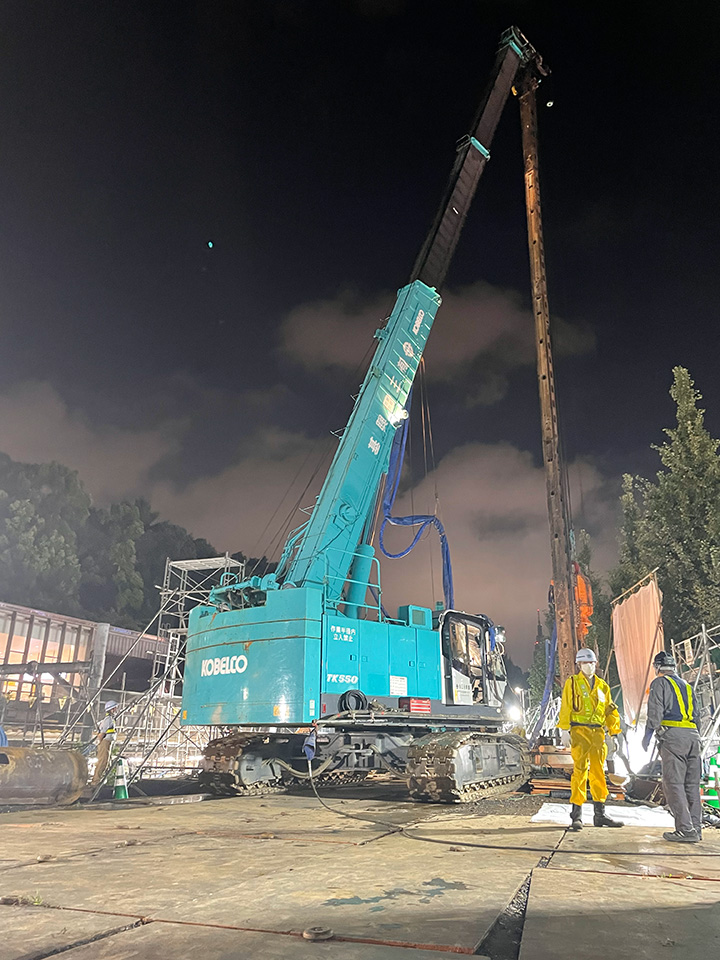

ケーシング削孔引抜工法 ケーシング削孔引抜工法
ケーシング削孔引抜工法

杭天端が低かったので継ぎ杭加工をしてもらい。杭抜工事を行いました。無事に完工いたしました。
