施工実績
WORKS

LHV工法 BHリーダレス杭打機(低空杭打機)

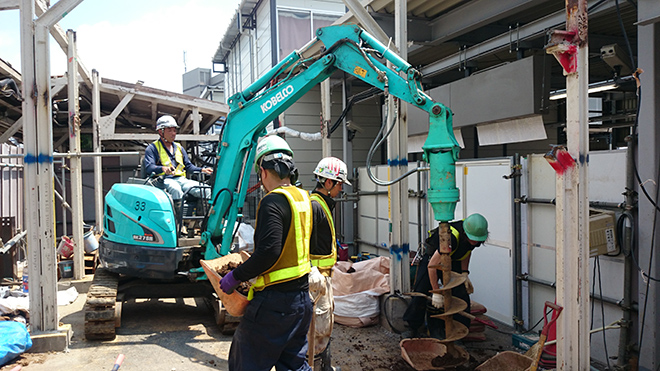

1.工事概要

工種 H鋼打設
工法
  • ユンボオーガ 工法
工事場所 埼玉県岩槻市
明細
  • 200H 6m BJ3か所
  • ※某駅構内
使用機械
  • 0.1 ユンボオーガ
建柱車工法

非常に狭い敷地の中なので小さい杭打機の力を100%と生かして施工しました。

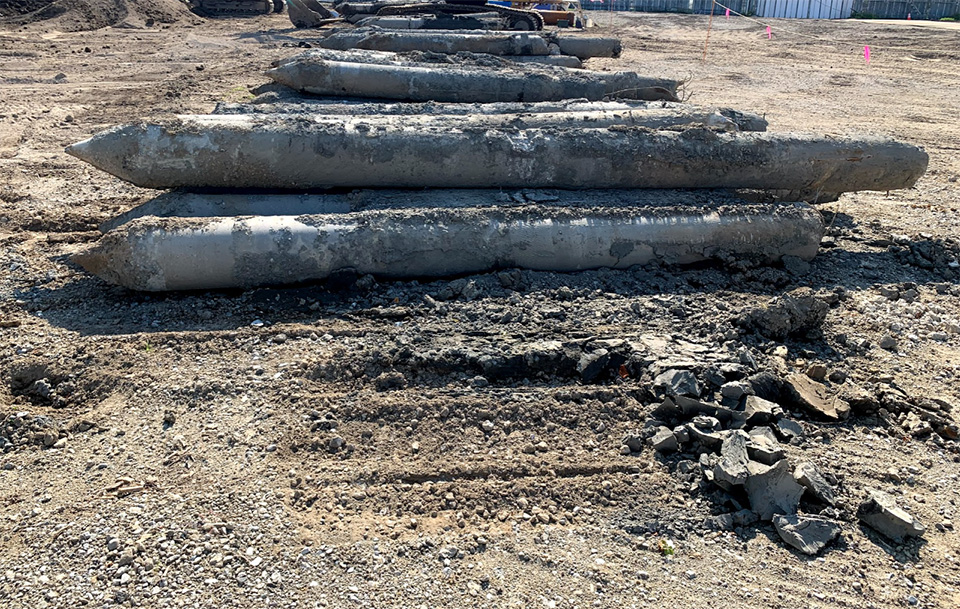

2.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • BHリーダレス工法
工事場所 神奈川県某所
明細
  • PC φ350 7m GL-2m 200本程度
使用機械
  • 0.8BH リーダレス型 杭抜機
  • 0.45バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング
BHリーダレス工法 BHリーダレス工法

重機移動 機械設置が早いBH型で作業効率よく杭抜きを完工しました。

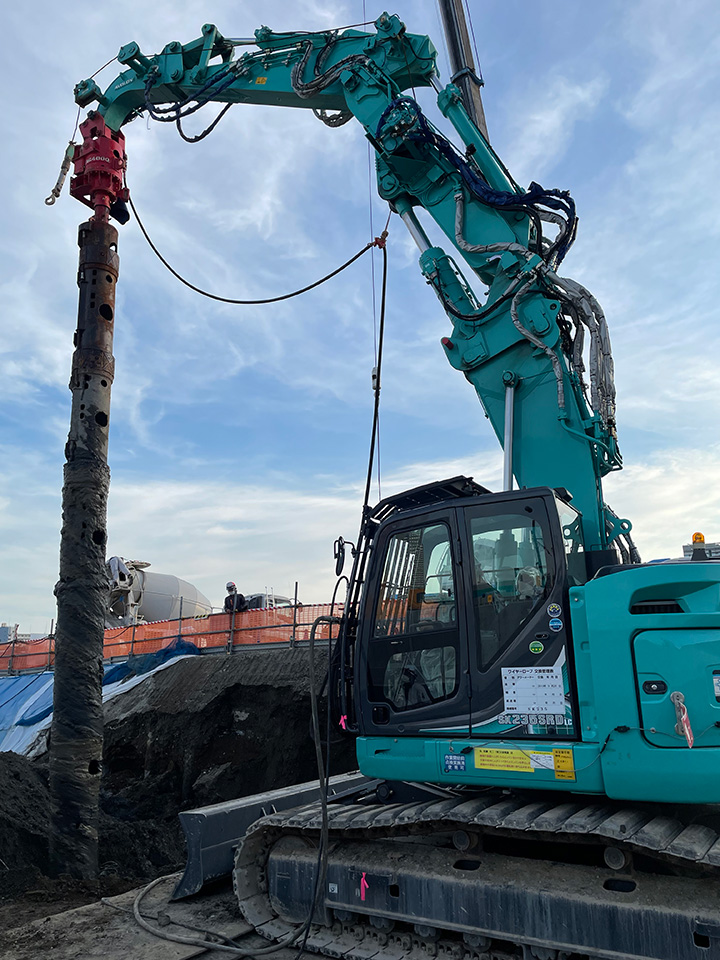

3.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • BHリーダレス工法
工事場所 東京都内某所
明細
  • RC杭 φ300 6.0m GL-2m 100本程度
使用機械
  • 0.8BH リーダレス型 杭抜機
  • 0.25バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ500ケーシング
  • 25tラフタークレーン
  • 流動化処理土
  • モルタルポンプ

重機移動 機械設置が早いBH型で作業効率よく杭抜きを完工しました。

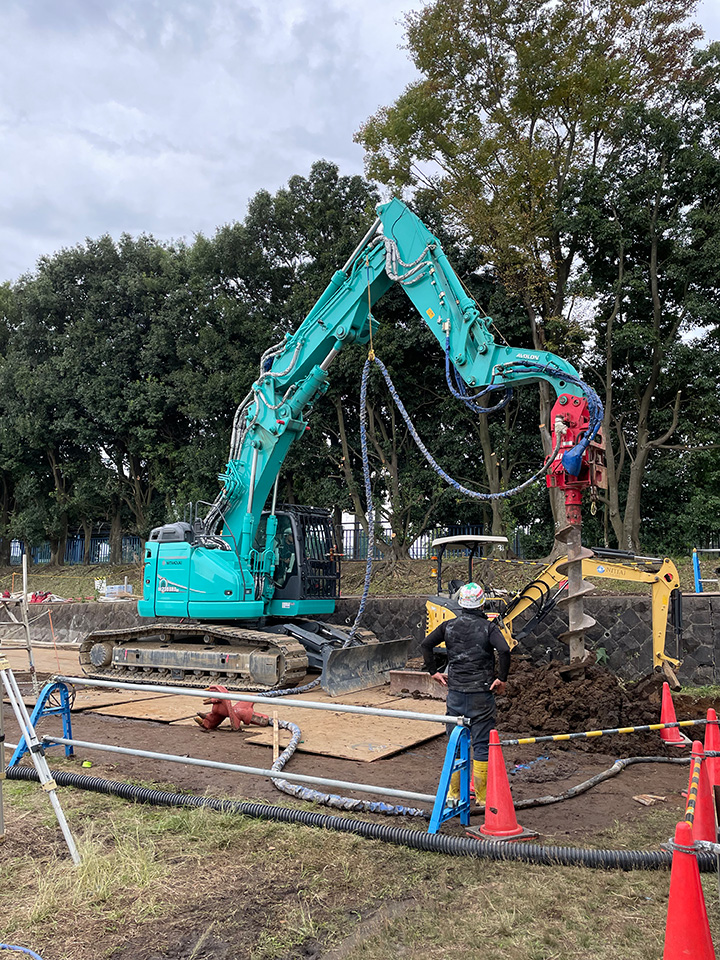

4.工事概要

工種 先行削孔ミルク
工法
  • BHリーダレス工法
工事場所 神奈川県某所
明細
  • RC杭 φ300 6.0m GL-2m 100本程度
使用機械
  • 0.8BH リーダレス型 杭抜機
  • 0.15バックホウ
  • コンプレッサー
  • 水槽
  • φ600 ヘッド・スクリュー
  • 25tラフタークレーン
  • プラント一式

狭隘地のため BH型杭打機で施工いたしました。

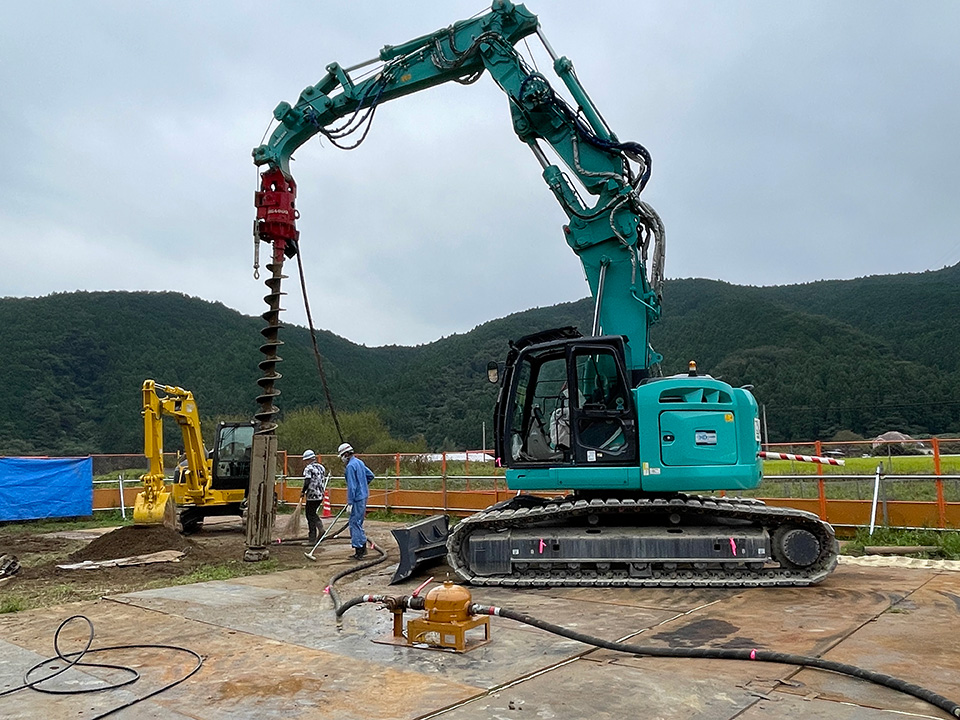

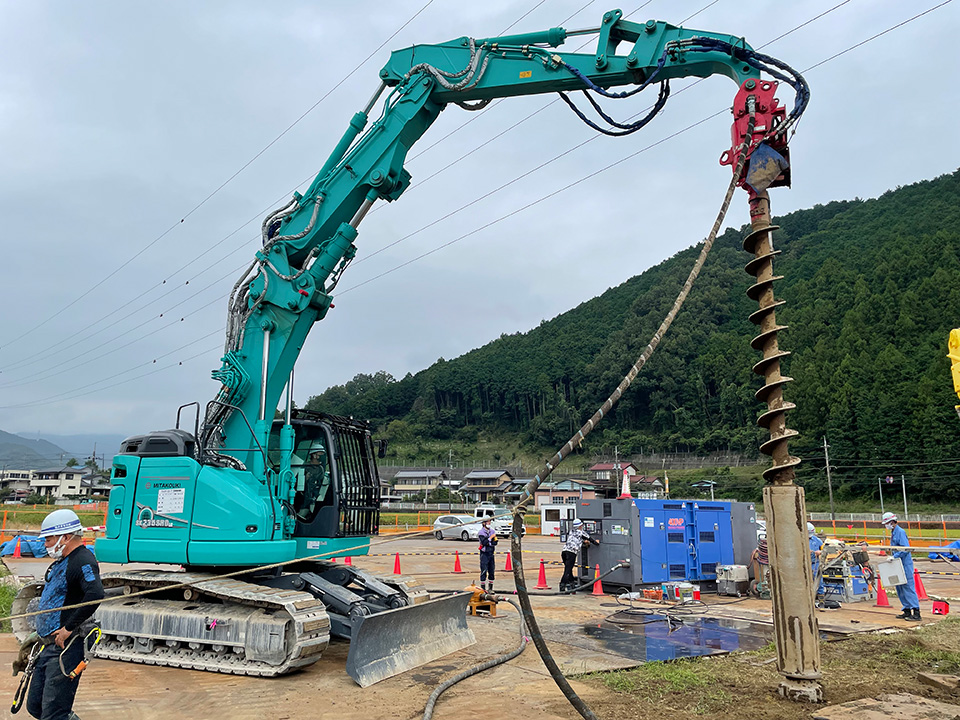

5.工事概要

工種 障害撤去(既存杭引抜工事)
工法
  • BHリーダレス工法
  • ダウンザホール工法
工事場所 埼玉県某所
明細
  • φ450  11.0m  ダウンザホール削孔   ※上空制限 9.0m
使用機械
  • 0.8BH リーダレス型 杭打機
  • 0.25バックホウ
  • コンプレッサー
  • 水槽 ハイワッシャー
  • φ450 ダウンザホールハンマー
  • 25tラフタークレーン

杭施工のための先行削孔をダンザホールハンマーで行いました。
上空制限ある場所でしたが、安全に工事を完工しました。

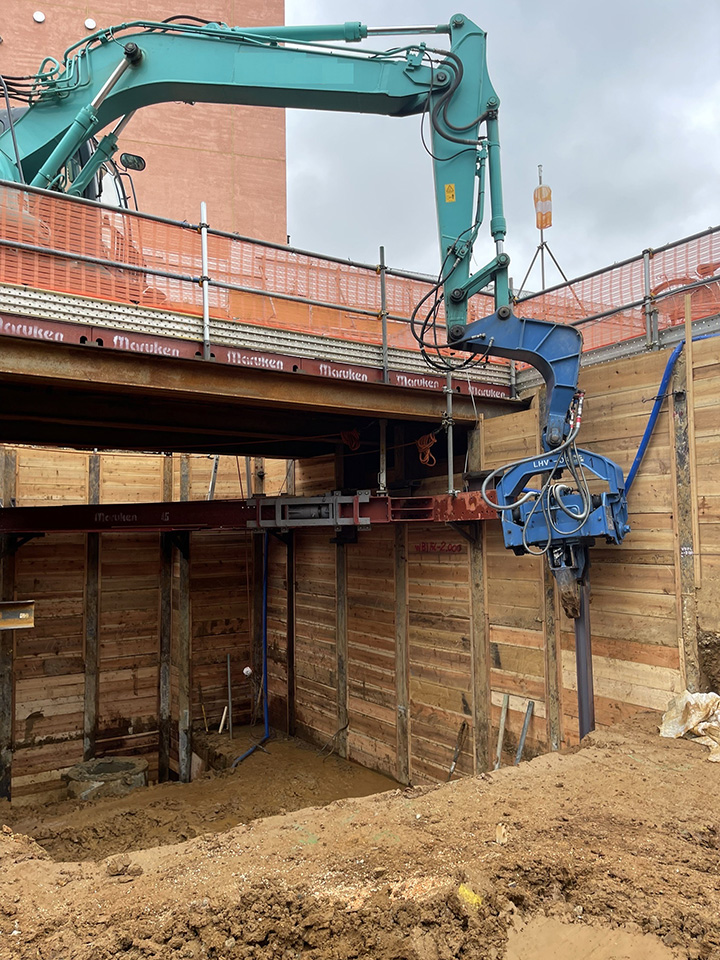

6.工事概要

工種 山留杭
工法
  • LHV工法
工事場所 東京都某所
明細 H100×100  3.5m   ※構台上から3m下に施工
使用機械
  • LHV0.4
  • 0.45バックホウ

下の盤に移動してから施工する予定でしたが、急遽構台上からの作業に変更になりましたが無事に施工完了しました。

7.工事概要

工種 山留杭
工法
  • LHV工法
工事場所 埼玉県某所
明細 H200×200 6.0m 70本程度
使用機械
  • LHV0.4
  • 0.45バックホウ

施工能率の良い LHV工法で施工いたしました。

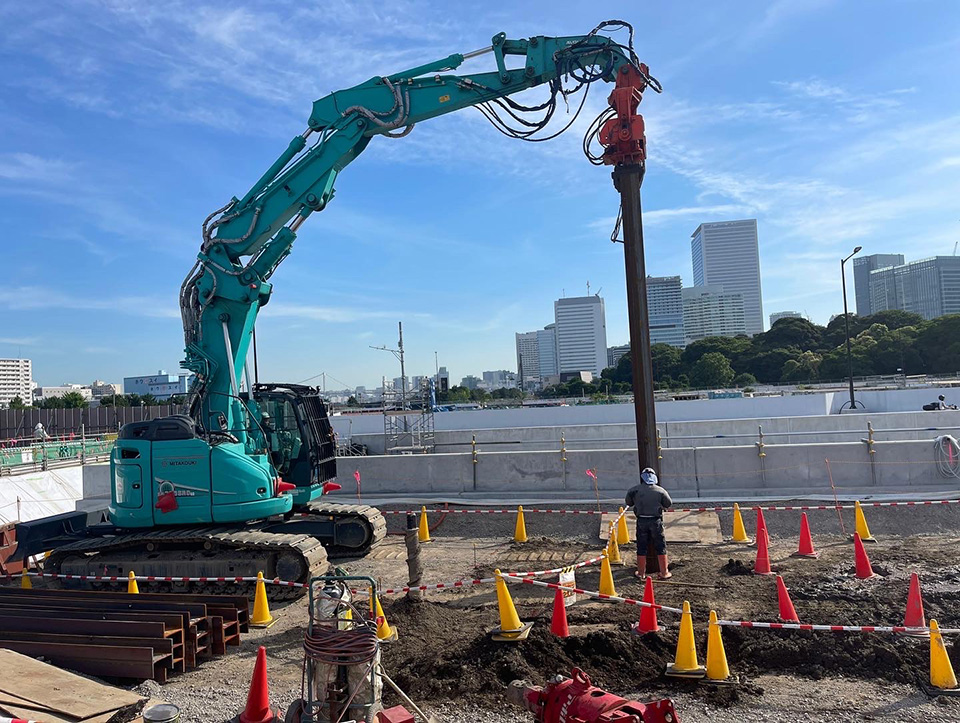

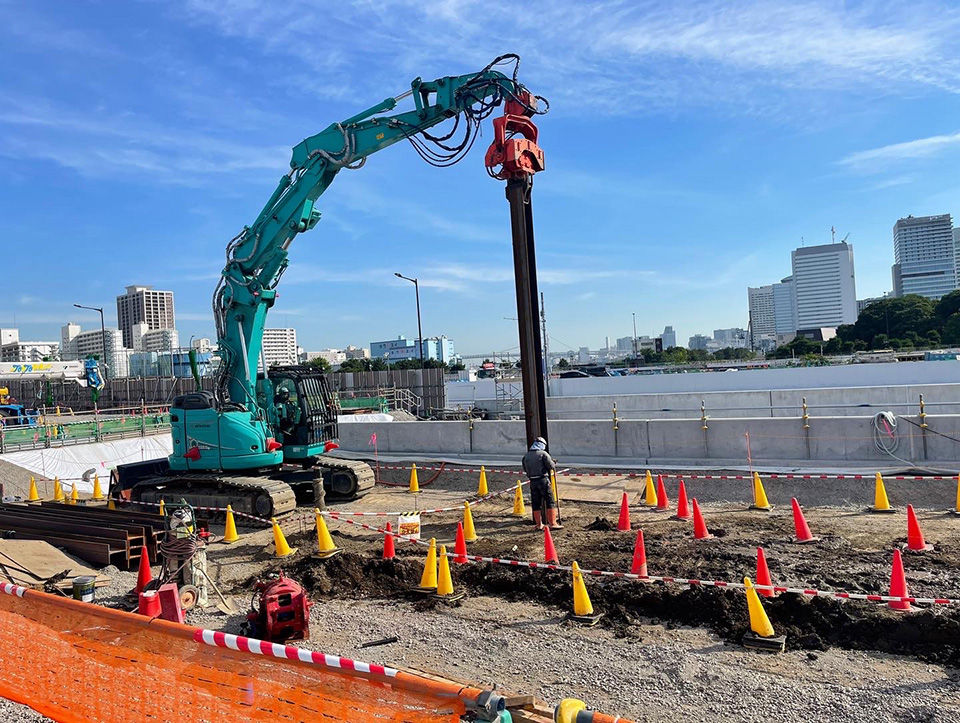

8.工事概要

工種 H鋼材 打設
工法
  • バイブロ工法
工事場所 東京都某所
明細 H300*300 6.5m 196本
使用機械
  • 0.8BH リーダレス型 杭打機
  • 0.45バックホウ
  • HP8SX バイブロ
  • AG4000 減速機
  • ヘッドスクリュー

敷地が狭いため狭隘地に設置できる機械選定で施工いたしました。

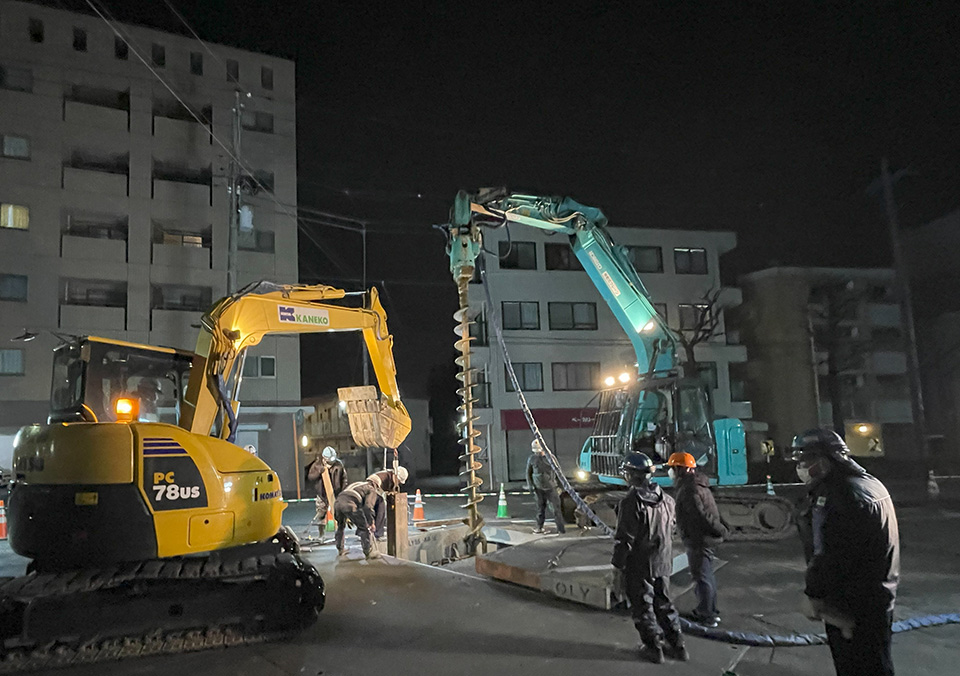

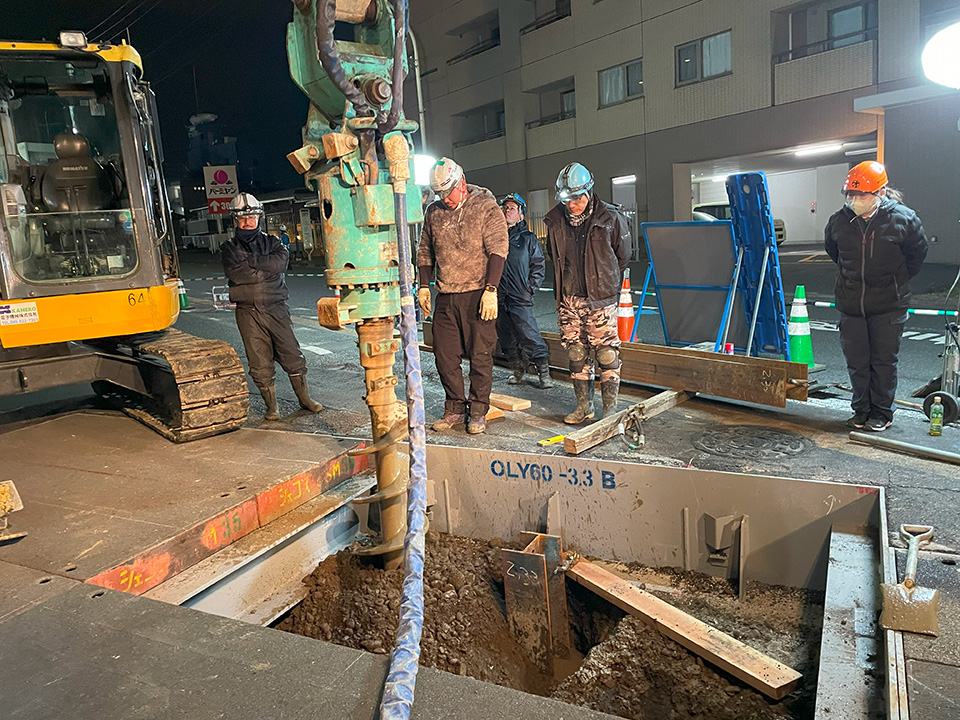

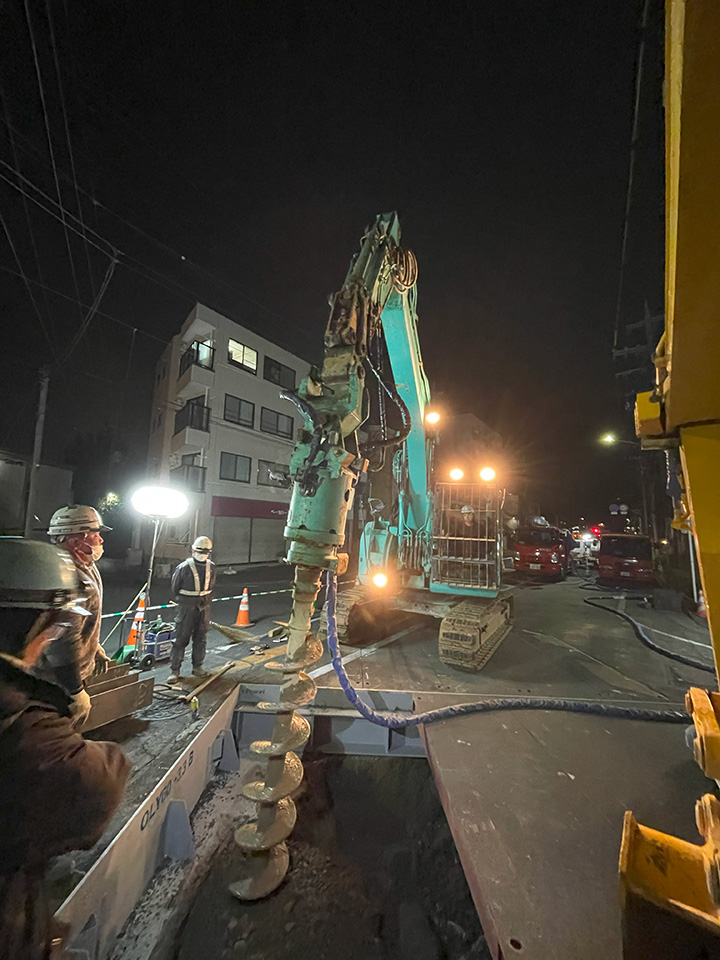

9.工事概要

工種 H鋼杭 打設
工法
  • BHリーダレス杭打機 ミルク工法
工事場所 神奈川県某所
明細
  • H250*250 5.0m 47本 ※上空制限 5m
    ※礫層 5m (礫径20cm)
使用機械
  • 0.45BH型 リーダレス杭打機
  • LHV0.4 バイブロ
  • 7t車上プラント
  • コンプレッサー
  • 0.45バックホウ
  • 4t車資機材移動
BHリーダレス杭打機 ミルク工法 BHリーダレス杭打機 ミルク工法
BHリーダレス杭打機 ミルク工法

道路作業で毎日資材を作業場所から搬出しながらの工事でした。
さらに上空電線5.7m(制限5.0m) 20cm程度 礫層が杭長と同じぐらいあり
バックホウ型 リーダレス工法を選定し施工しました。 事故もなく無事に完工いたしました。

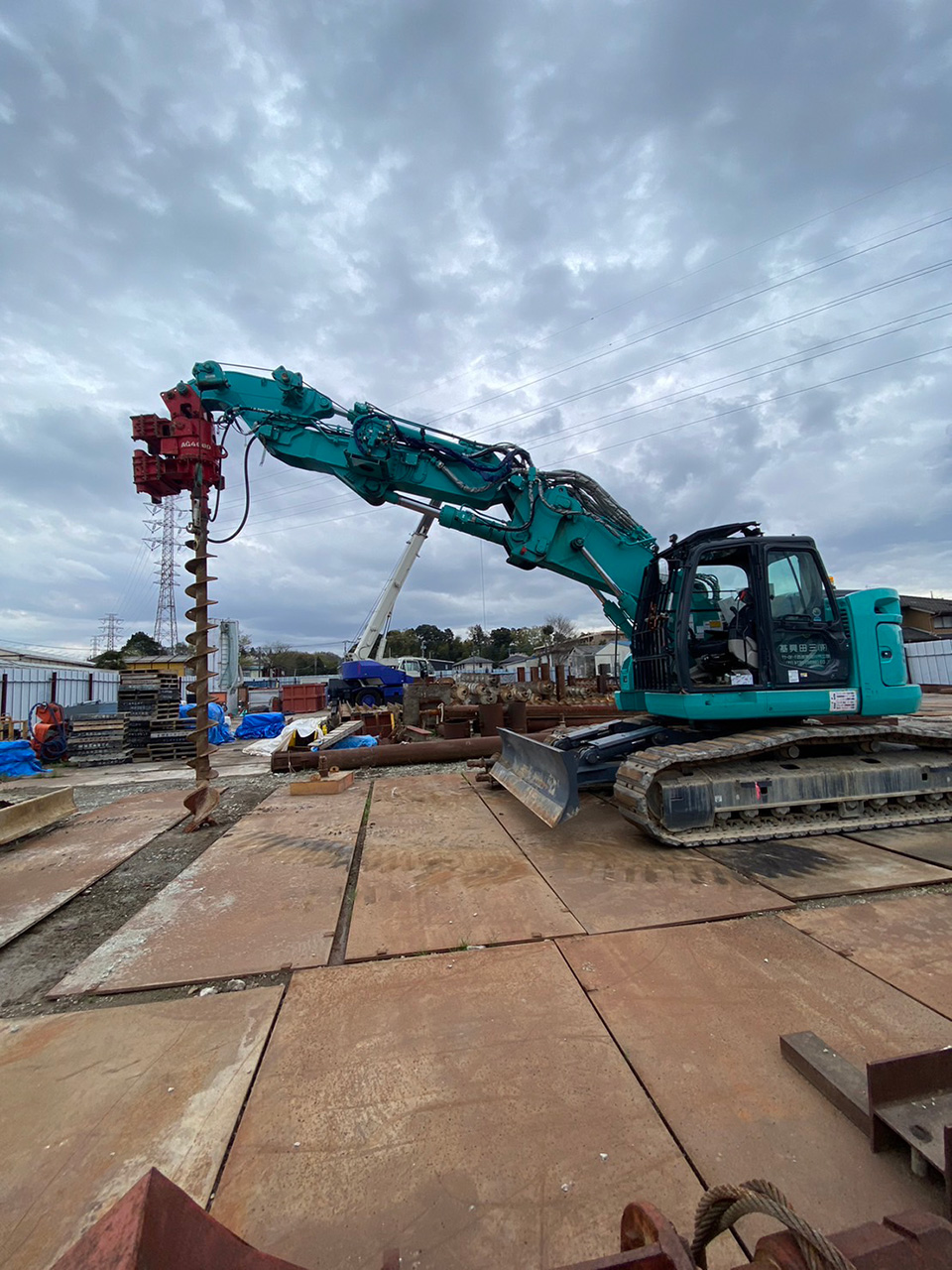

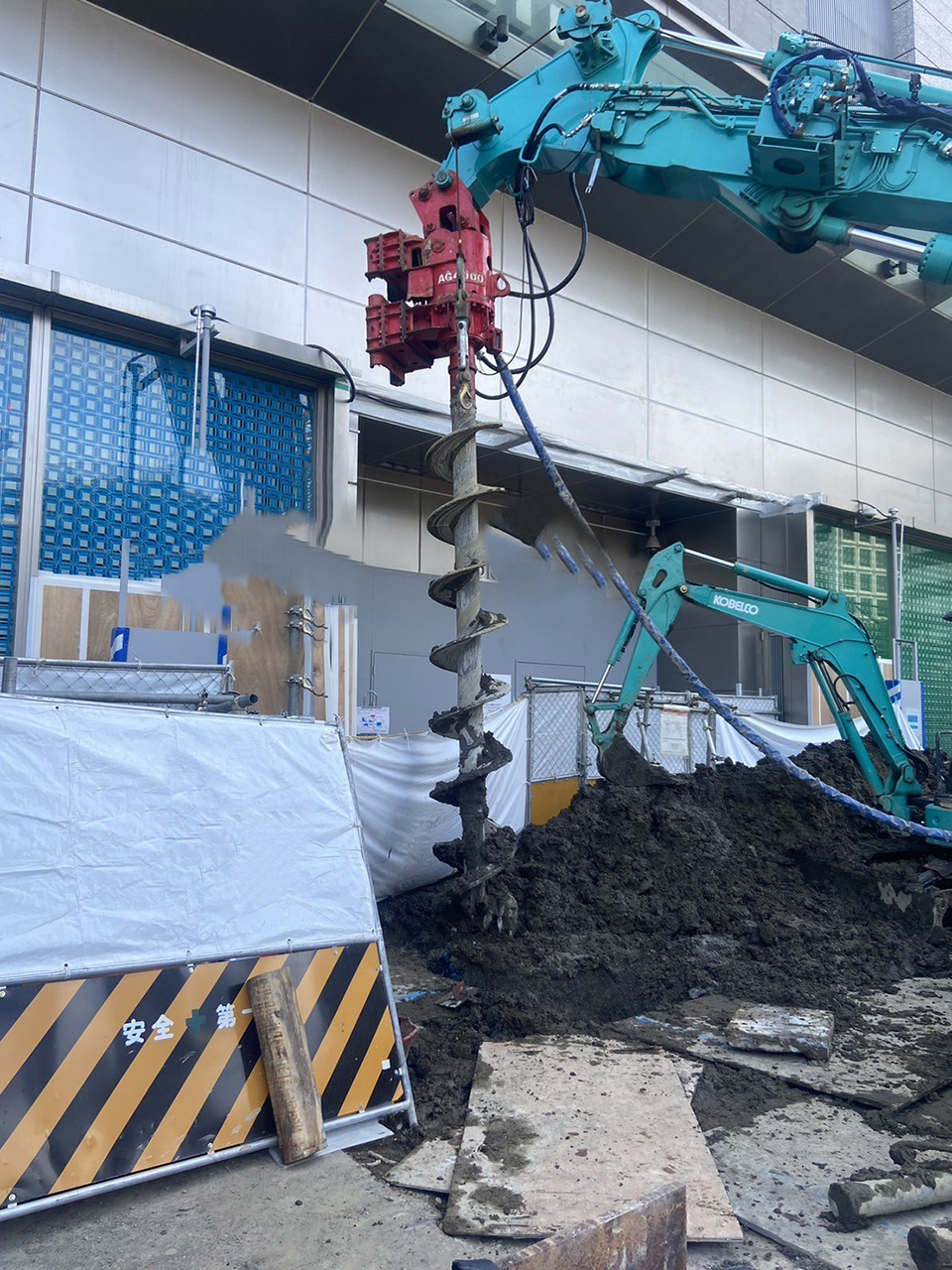

10.工事概要

工種 H鋼材 打設
工法
  • 低空仕様 BHリーダレス杭打機 セメントミルク工法
工事場所 東京都某所
明細
  • H400*400 12.0m BJ 3か所 9本 ※上空制限 7m
使用機械
  • 低空仕様 0.8BHリーダレス型 杭打機
  • 0.1バックホウ
  • HP8SX バイブロ
  • AG4000 減速機
  • ヘッドスクリュー
  • AM750W プラント
  • コンプレッサー
  • 25tクレーン
BHリーダレス杭打機 ミルク工法
BHリーダレス杭打機 ミルク工法 BHリーダレス杭打機 ミルク工法

敷地が狭いため狭隘地かつ上空制限7mのある工事でした。無事に完工いたしました。

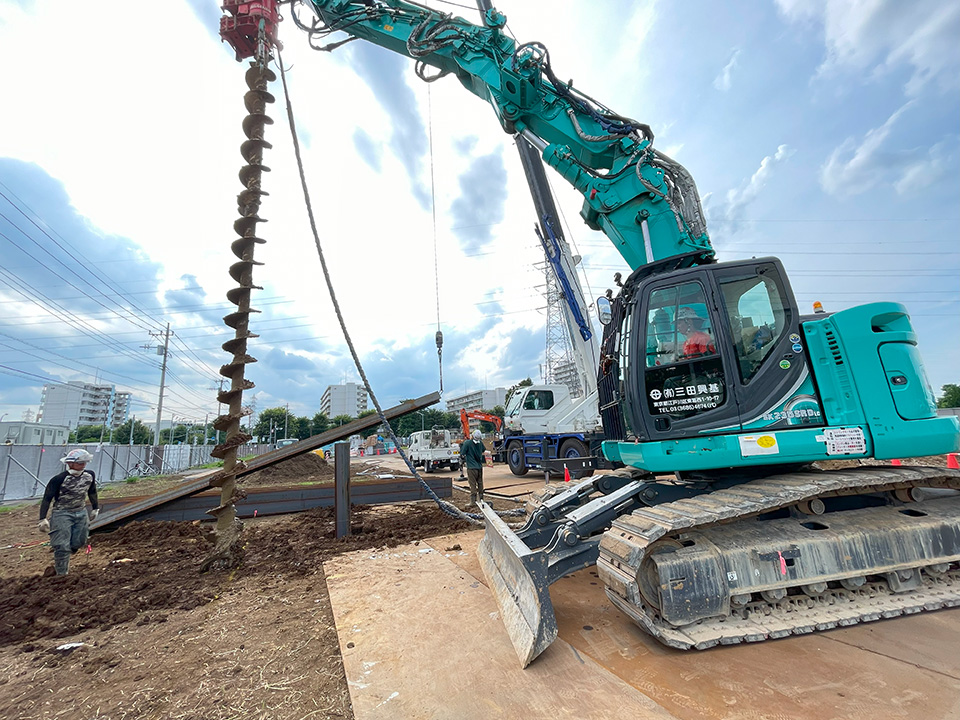

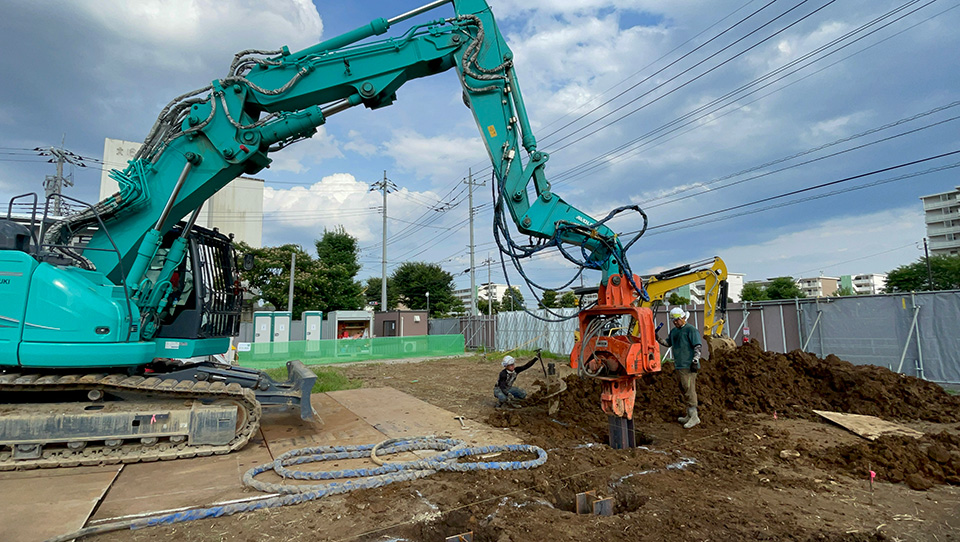

11.工事概要

工種 H鋼材 打設
工法
  • BHリーダレス杭打機 セメントミルク工法 バイブロ工法
工事場所 東京都某所
明細
  • H500*200 10.0m 6本
  • H300*300  8.5m 14本
  • H250*250  7.5m 16本
  • H200*200  5.5m 6本
    ※礫層 多い
使用機械
  • 低空仕様 0.8BHリーダレス型 杭打機
  • 0.1バックホウ
  • HP8SX バイブロ
  • AG4000 減速機
  • ヘッドスクリュー
  • AM750W プラント
  • コンプレッサー
  • 16tクレーン
BHリーダレス杭打機 ミルク工法 BHリーダレス杭打機 ミルク工法

礫層が多いのでセメントミルク併用バイブロ工法にて施工いたしました。
